Статистика:Добавлено R9OSN — 03 июл 2016, 17:05
]]>
Статистика:Добавлено ZIP — 03 июл 2016, 16:51
]]>
]]>
Статистика:Добавлено ZIP — 03 июл 2016, 15:49
]]>
какое расстояние от вашего дома до мачты? есть ли возможность развешивать внутри своего участка, на залезая на территорию соседей?
каков бюджет проекта?
Статистика:Добавлено Geuge — 03 июл 2016, 10:27
]]>
Статистика:Добавлено ZIP — 03 июл 2016, 03:00
]]>
]]>
Либо установка RH-4010 на мачту.
Либо ваш вариант.
Статистика:Добавлено ZIP — 02 июл 2016, 16:58
]]>
...чота я непонимэ... или это тонкий английский юмор
Статистика:Добавлено ГРАНИТ — 25 июл 2015, 22:46
]]>
]]>
Элементарно Ватсон!
У соседа блок на лоджии, через него шнурок от конца LW. Далее шнурок продевается через блок и идет обратно к вам. Например 90м LW - блок - и обратно 100м шнур. Достоинство в том, что имея еще один шнурок 100м, можно без участия соседа "притащить" обратно конец LW и снова натянуть на место. Единственное беспокойство, это некоторый шум, когда шнур будет вращать ролик на блоке ну и отдача по веревке.
Дмитрий, это интересно, это для того чтобы самому укорачивать а потом пробовать настроить да? и еще скайп ест? как то надо переговорить? У соседа блок на лоджии, через него шнурок от конца LW. Далее шнурок продевается через блок и идет обратно к вам. Например 90м LW - блок - и обратно 100м шнур. Достоинство в том, что имея еще один шнурок 100м, можно без участия соседа "притащить" обратно конец LW и снова натянуть на место. Единственное беспокойство, это некоторый шум, когда шнур будет вращать ролик на блоке ну и отдача по веревке.у меня ua9op2
Статистика:Добавлено ua9op — 21 июл 2015, 21:30
]]>
У соседа блок на лоджии, через него шнурок от конца LW. Далее шнурок продевается через блок и идет обратно к вам. Например 90м LW - блок - и обратно 100м шнур. Достоинство в том, что имея еще один шнурок 100м, можно без участия соседа "притащить" обратно конец LW и снова натянуть на место. Единственное беспокойство, это некоторый шум, когда шнур будет вращать ролик на блоке ну и отдача по веревке.Статистика:Добавлено ГРАНИТ — 20 июл 2015, 21:30
]]>
Могу предложить шнурок 2х100м и блок. Для того что бы тягать LW туда сюда при настройке. Если сосед не сойдет с ума от этой возни
вот тут я не знаю как у него с нервами, и если бы хороший мой корешь был а то чисто знакомый. моего знакомого, вот уговорили пока так зацепиться, а он оказался радио телеграфистом, моряк служил возле гавайских островов, а насчет дача не дача, просто вопрос был о согласовании на ферритовом кольце, ну вот пошло здесь, у меня идея на крышу этой 12 этажки затащить, и снова проблема кто полезет, да ладноДмитрий попробую укоротить , а шнурок, 100 метров как им пользоваться в чем его достоинство?
Отправлено спустя 25 минут 23 секунды:
Статистика:Добавлено ua9op — 20 июл 2015, 21:13
]]>
Для "Фукса" земля не требуется. Потому что LW 1/2L или кратная ей имеет высокое входное сопротивление, которое стремится к бесконечности. То есть сопротивление заземления/противовеса тоже будет достаточно высокого значения. В качестве заземления используют кусочек провода 0.1-1.5м или хватает емкости образованной самой катушкой или корпусом трансивера. Это для идеального варианта, когда полотно LW имеет только активное сопротивление и резонанс с высоким Rвх на нужной частоте. Если полотно отличается по длине от идеального, то заземление/противовес нужно более эффективное. Можно применить так называемое настраиваемое заземление. То есть провод противовеса подключается не напрямую, а через согласующее устройство из конденсатора и индуктивности. Сам провод, берется любой удобной длины и располагается подальше от оператора.
Это очень длинная история и долго писать...
Пробовать 5м не нужно, это всего лишь размер для 10-ки и си-би. А вот конец LW, который у вас прицеплен к лоджии соседа не есть ГУТ. Потому что это "горячий" конец и там не должно быть железок. Лучше полотно укоротить, тем самым отойти подальше от железок и бетона. Тем более, что на фото мне показалось крыша покрыта металлом. Начало LW тоже бы отодвинуть от стен и железяк. Под это как раз и подходит вариант согласования шлейфами из кабеля.
Кук вашего кабеля можно только измерить/вычислить. Справочник тут не поможет, приблизительно это 0.6 и может гулять 0.54-0.66 а это существенно. Только на 10-ке это даст изменение длины участка А на 6см и 1см для участка Б. А по практике помню что примерно нужно "попадать" в 1см на участке А и 3-5мм на участке Б. И самое главное - посмотрите внимательно на авторский вариант. Не знаю это специально или так на самом деле он расчитал, но у него шлейф на 10-ку находится в середине!!! (только сейчас обратил внимание), а не с краю как на вашем рисунке. То есть это уже как бы и не J согласование... Можно конечно пересчитать все размеры в L и попробовать повторить...
Могу предложить шнурок 2х100м и блок. Для того что бы тягать LW туда сюда при настройке. Если сосед не сойдет с ума от этой возни
Отправлено спустя 25 минут 59 секунд:
Ага, допер. Вот объяснение
***Каждый раз выглянув в окно и увидев там то майский снег, то июньский мороз я думал: - “Как же я доберусь по стене до места, где надо впаивать реле для диапазона 10 метров. Ведь оно должно быть только в полутора метрах от начала полотна антенны”. Думал, думал я, ломал себе голову, как однажды ночью во сне ко мне пришло решение этой задачи. - Почему бы не попытаться сделать шлейф для той же “десятки” длиной не одну четверть волны (с учетом коэффициента укорочения кабеля, конечно), а любое удобное нечетное количество четвертей волн? Ведь, теоретически, это вполне корректное решение. Утром, едва проснувшись, - скорей к паяльнику. Быстро рассчитал суммарную длину кабеля для следующего диапазона - 15М. Разделал кабель. Даже без подгонки, сходу, получил КСВ около 1,5. Вышел в эфир... Меня слышат! Удалось провести QSO с несколькими Японцами. Идея работает! ***
Статистика:Добавлено ГРАНИТ — 20 июл 2015, 14:03
]]>
Вам нужно узнать размеры в L. Узнать, а лучше измерить/вычислить К-укорочения для вашего кабеля. Кабель использовать желательно качественный, так как на конце 1/4L шлейфа будет иметься высокое напряжение и большие потери. LW промерить анализатором и подогнать
так насчет кабеля на нем написано сделано в СССP PK-5- 7 -11 где на него что взять не знаю,
вот именно по методу ФУКСА я добился согласования, перепробововал куча различных контуров и емкостей, сейчас использую т образное согласование, но мне кажется что мою LW CУ согласует не так как надо, это раз во вторых с этим согласованием проблема с землей? где ее взять на 6 этаже,
схема это не моя в интернете все это выложено
так Дмитрий мне советуете сделать, по пробововать 5 метровую сделать?
как эту LW промерять анализатором? я измерял не знаю правильно или нет, подключал трансформатор 1/64 на кольце и резонанс был на 2640 кгц, длину делал вроде как 84 метра, но она протянута с лоджии 6 этажа примерно 2.5 метра вдоль лоджии на расстоянии от нее 30 см и до следующего дома прицеплена тоже за лоджию, но провод параллельно лоджии где то метров 6 тянется и в притирку к стене. Другой возможности не было как закрепить, я уже думаю взять его обрезать и сделать 42 метра?

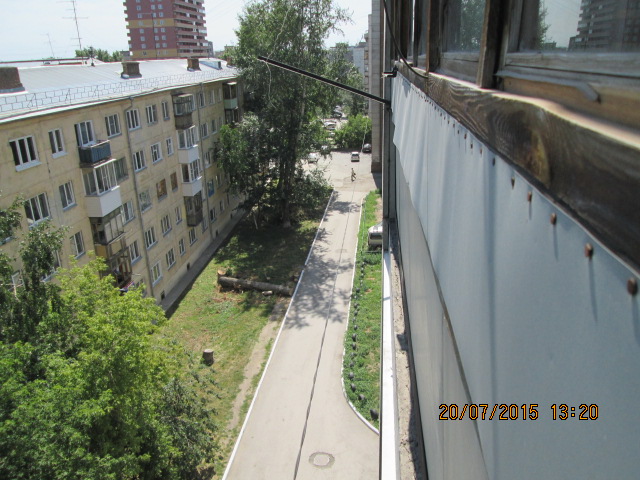

вот на фото видно как эта веревка идет
Отправлено спустя 12 минут 30 секунд:

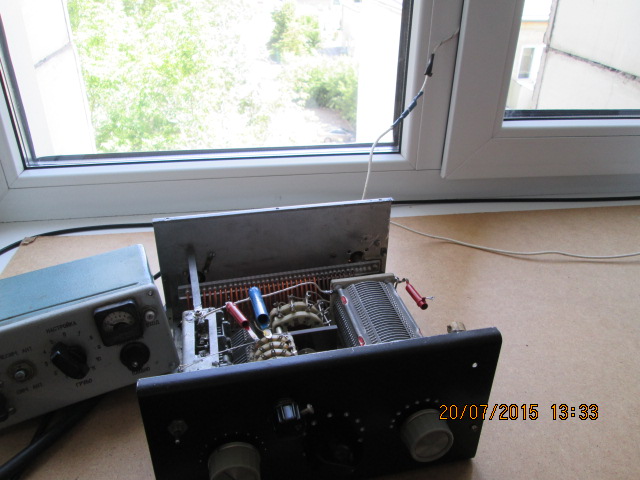

я и по этой на 40 метров делал, получается если измеряю резонанс, он получается примерно 6400 кгц, и еще второй кажет на 7400 кгц, соединяю анализатор куском коксиала 10 см и что надо? начинаю кусать, начинает ползти очень плохо вверх частота потом ксв увеличивается, протыкал иголкой толку ни какого не дает, короче где надо не строится, скорей всего это влияние дома, стен что в притирку, короче или откусить еще само полотно? или сделать 42 метра? потому лето уже август на носу а я еще не определился с согласованием, и сейчас провод через окно. а на подоконнике СУ
Отправлено спустя 1 секунду:
я и по этой на 40 метров делал, получается если измеряю резонанс, он получается примерно 6400 кгц, и еще второй кажет на 7400 кгц, соединяю анализатор куском коксиала 10 см и что надо? начинаю кусать, начинает ползти очень плохо вверх частота потом ксв увеличивается, протыкал иголкой толку ни какого не дает, короче где надо не строится, скорей всего это влияние дома, стен что в притирку, короче или откусить еще само полотно? или сделать 42 метра? потому лето уже август на носу а я еще не определился с согласованием, и сейчас провод через окно. а на подоконнике СУ
Статистика:Добавлено ua9op — 20 июл 2015, 12:29
]]>
