Статистика:Добавлено Geuge — 30 янв 2013, 21:09
]]>
Статистика:Добавлено ГРАНИТ — 30 янв 2013, 20:09
]]>
То есть из этой кучи советуете трубчатые и дисковые на керамике? КТ и КТК в чем самое главное отличие, вернее которые лучше для моей задачи....А-а, забыл, R9OZ дисковые рекомендовал же.
Да, дисковые оч хороши. Они гораздо более высокочастотны, чем трубки. Но в вашем случае трубчатых уже хватает. Направленные в разные стороны более высокочастотны, чем с однонаправленными выводами. Те, что из центра (а не с краев) - еще немного высокочастотнее. Речь о чапстотах выше полугиги.Тогда по дисковым вопрос, есть ли разница в каком месте сделаны выводы - по цетру или на краях диска, направленные в разные стороны.
"как можно дальше при минимально возможных выводах"И еще, есть ли "правило" где располагать конденсатор контура - у катушки вблизи или лучше в отдельном экране? Например как у меня, снизу за перегородкой? (в ФСС забыл перегородочку между конденсаторами слева)
Близкое расположение к катушке снижает ее добротность. Далекое - удлиняет выводы, которые тоже имеют индуктивность. Если конденсатор имеет широкую проводящую плоскость, она не должна быть поперек магнитных полей от катушки, чтобы в них не наводились токи Фуко (в этом отношении рулят дисковые с выводами от краев).
Статистика:Добавлено Geuge — 30 янв 2013, 19:54
]]>
Тогда по дисковым вопрос, есть ли разница в каком месте сделаны выводы - по цетру или на краях диска, направленные в разные стороны.
И еще, есть ли "правило" где располагать конденсатор контура - у катушки вблизи или лучше в отдельном экране? Например как у меня, снизу за перегородкой? (в ФСС забыл перегородочку между конденсаторами слева
)Статистика:Добавлено ГРАНИТ — 30 янв 2013, 19:31
]]>
Ставьте КТ, КТК:
или КД, КДК:
Статистика:Добавлено Geuge — 29 янв 2013, 21:22
]]>
Статистика:Добавлено ГРАНИТ — 29 янв 2013, 20:12
]]>
А лучше конечно дисковая керамика. Цвет (или маркировка
на корпусе - это ТКЕ). А воздушные конечно вне конкуренции!
Статистика:Добавлено R9OZ — 29 янв 2013, 20:03
]]>
]]>
По конденсаторам бы подсказку. Какие для добротности сподручнее? Напряжение невелико, все что из антенны "прилетит"....может в SMD порыться, так опять же не понятно, какие из них
Может в Р-105 заглянуть, там были советские СМД
Статистика:Добавлено ГРАНИТ — 28 янв 2013, 23:18
]]>
не возмешь - только наждаком! (как керамическая
чашка для кофе).
А карбонил легко обрабатывается любым твердым
материалом - хоть напильнником, даже лезвием
ножа. Причем чем светлее сердечник, тем он
более высокочастотнее.
И тетмо-стабильность у карбонила на порядок
выше чем у ферритов!
Статистика:Добавлено R9OZ — 28 янв 2013, 21:16
]]>
приходится добавлять конденсаторов.Какие конденсаторы предпочесть, для большей добротности контура? Есть серые трубчатые, синие трубчатые(без них наверно не обойтись нужны для термостаб.), красные трубчатые/дисковые. Можно наковырять древних "военных" как на первом фото.(ФСС на 60.7мГц)

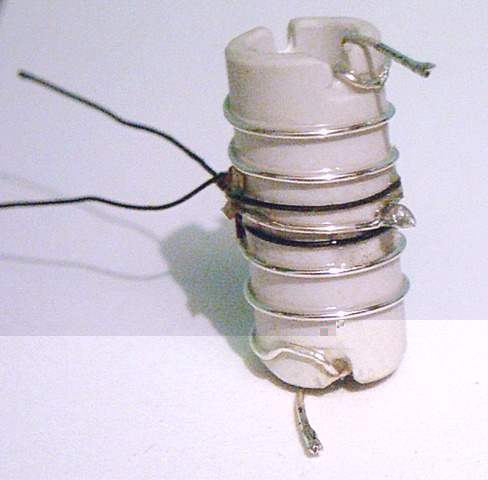

Фото 2 и есть контур смесителя с катушкой связи. Эпоксидку наносил капельками, но после подогрева она растеклась равномерно
под витками, получилось типа воженное серебро
)Статистика:Добавлено ГРАНИТ — 28 янв 2013, 20:47
]]>
А для термокомпенсации наверно никак, трубка то керамическая и витки катушки как бы сплавлены с керамикой.
Спасибо еще раз за разъяснения
Статистика:Добавлено ГРАНИТ — 27 янв 2013, 18:50
]]>
Имеете в виду разновидность феррита, то есть материал сердечника? Как его на "зубок" проверить, внешне разумеется, какие приметы. И этот ли материал применялся в контурах Пальмы?....хотя можно и померить. (метод надеюсь безошибочный по уровню -3db по напряжению).-----------карбонил - увеличить или хотя бы сохранить добротность.
Карбонильное железо - оч мелкодиспетсный порошок железа, связанный в пластмассе. Легко пилится, может растворяться в разных растворителях. Можно проверить и зажигалкой
Статистика:Добавлено Geuge — 27 янв 2013, 18:10
]]>
Так это....просто волшебно! А то я Q=120 выжимаю по -6db Спасибо Geuge!
Может по материалам совет дадите. Рабочая частота 60мГц. Остановился на керамической трубке(отломана от чего то в радио) в качестве сердечника. Внешний диаметр 12мм, внутр. 8 - 8.5мм. Но по "правилам гонки" внутри должен быть сердечник для подстройки. Вставить его туда собираюсь при помощи второпластовой втулки либо из....карболита или...(на самом деле черт знает как его зовут, это каркас от радиост. Пальма, использовались в контурах на частоты от 24 до 150мГц).
"Главное в электронике, это механика" (С) хаендщики. Спасибо Geuge!Может по материалам совет дадите. Рабочая частота 60мГц. Остановился на керамической трубке(отломана от чего то в радио) в качестве сердечника. Внешний диаметр 12мм, внутр. 8 - 8.5мм. Но по "правилам гонки"
внутри должен быть сердечник для подстройки. Вставить его туда собираюсь при помощи второпластовой втулки либо из....карболита или...(на самом деле черт знает как его зовут, это каркас от радиост. Пальма, использовались в контурах на частоты от 24 до 150мГц).Фторопласт со временем плывет, а значит, настройка тоже уплывет. Я бы применял готовый каркас из Пальмы.
Посеребреный сердечник не сильно снижает добротность - процентов на 10. Зато стабильнее.Сердечников тоже 2 варианта. Из тех же контуров р/с Пальма, есть типа ферритового (был в контурах 24-25мГц) и латунный сердечник посеребренный(был в контурах от 50мГц и выше). Размеры, оба имеют внешн. диам. резьба М6 с мелким шагом и длиной около 12мм. Какой сердечник предпочтительнее для сохранения(увеличения) добротности?
ИМХО, только жесткий клей. Эпоксидку без пластификатора или суперклей.Также вопросик по клеям. Годится ли эпоксидка для такого дела или момент для резины использовать, может супер-момент, что бы вклеить втулку внутрь керамики?
Так делалась термокомпенсация. Типа при нагреве индуктивность растет, но чашка или виток тоже увеличиваются, приближаясь к крайним виткам катущки и снижают индуктивность.Кстати еще попутный вопросец - видел в некоторых катушках на керамической трубке, что у торца с внутренней стороны трубки был короткозамкнутый виток...Чем он полезен и вообще зачем??!
А еще так регулировали индуктивность - если виток можно сдвинуть.
Статистика:Добавлено Geuge — 27 янв 2013, 18:06
]]>
