видимо краткость сестра таланта.
Статистика:Добавлено ГРАНИТ — 10 апр 2020, 23:03
]]>
Статистика:Добавлено RA9OEL — 08 апр 2020, 19:27
]]>
обоймы в ручке
и . От которой всё и крутится. (фигурой переправил на фигурной) На глазок это примерно 1 к 5, 1 к 8.фигурной втулкой на оси
За сцепление между роликами, обоймой и конусом, можно не переживать, там прижим не хилый. Это все равно что переживать за сцепление шариков с обоймами в шарикоподшипнике. Если и будет пробуксовка, то только между конусом и роликами. Эти детали как мне показалось из твердой стали и имеют полированные поверхности, хоть мажь хоть не мажь не особо будет заметно. А вот износ быстрее наступит на сухих деталях.
Статистика:Добавлено ГРАНИТ — 08 апр 2020, 18:49
]]>
Отправлено спустя 7 минут 33 секунды:

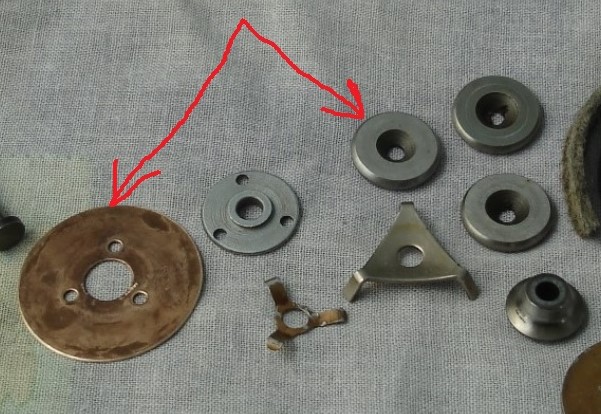

Да плюс так называемая ходовая шайба, на которую вы указали. Разность диаметров ходовой шайбы и обоймы в ручке и создаёт необходимое замедление.
Статистика:Добавлено RA9OEL — 08 апр 2020, 16:23
]]>
нужно не скольжение а зацепление
Зацепление нужно только между этих деталей.
Лучче подсказал бы кто, как с фетром бороться...?
Без фетра наблюдается "отскок" ручки обратно. Может потому что диск (медного цвета который) имеет несколько микротрещин по периметру. Либо не идеален по радиусу. Повернул, отпустил, а он иногда обратно чуток проворачивается. С фетром "отскока" нет, зато когда начинаешь крутить ручку пальцами, расслабленной рукой, то ручка как бы срывается с места. И такие колебания повторяются при дальнейшем вращении. Если кисть напрячь, то вращение без рывков, плавное. Что с ним такого сделать что бы не было такого эффекта?
Может сварить его в кастрюле
или обезжирить... может наоборот смазать. Смазка вроде не рекомендуется, типа пыль песок будет собирать...Статистика:Добавлено ГРАНИТ — 08 апр 2020, 15:36
]]>
Статистика:Добавлено RA9OEL — 08 апр 2020, 13:52
]]>
http://www.cqham.ru/forum/showthread.ph ... 5%F0%EE%E2
Статистика:Добавлено Geuge — 08 апр 2020, 12:11
]]>
Статистика:Добавлено RA9OEL — 08 апр 2020, 10:22
]]>
Надеваем малую ручку и закручиваем "пипку".
Так как я собрал ручку со сломанной шайбой (без уса), то "рецепт" как закрутить/открутить винт такой. Нужно зажать рукой один край малой ручки к большой. Тем самым перекосив её на центральном валу со шлицем. Ручка закусывает вал и стопорит его. Если винт затягивать не сильно, то вполне хватает подтянуть, ослабить или открутить.
Отправлено спустя 6 минут 10 секунд:
Кино с отремонтированной ручкой. Подробности, как клепать и собирать в других кинах.
(если руки доберутся закачать)Отправлено спустя 2 минуты 52 секунды:
..да бл.. этот сайт кино хрен приладишь https://youtu.be/tT_N_-gy4KI
Статистика:Добавлено ГРАНИТ — 07 апр 2020, 23:21
]]>

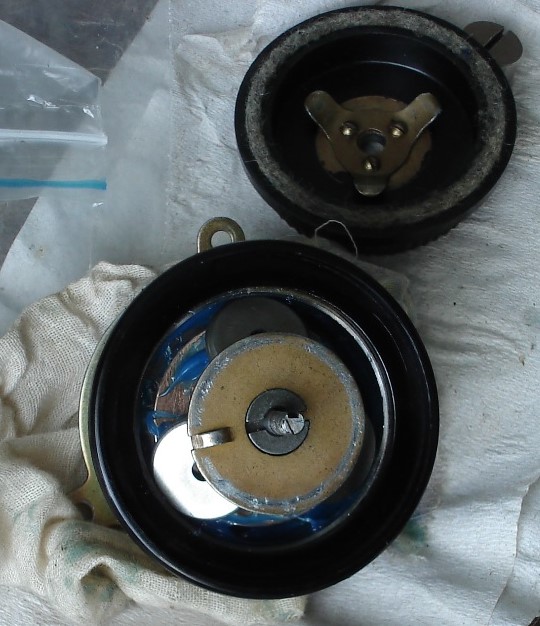

А теперь изюм.
Вот он вражеский подшипник... чертежей хрен найдешь.

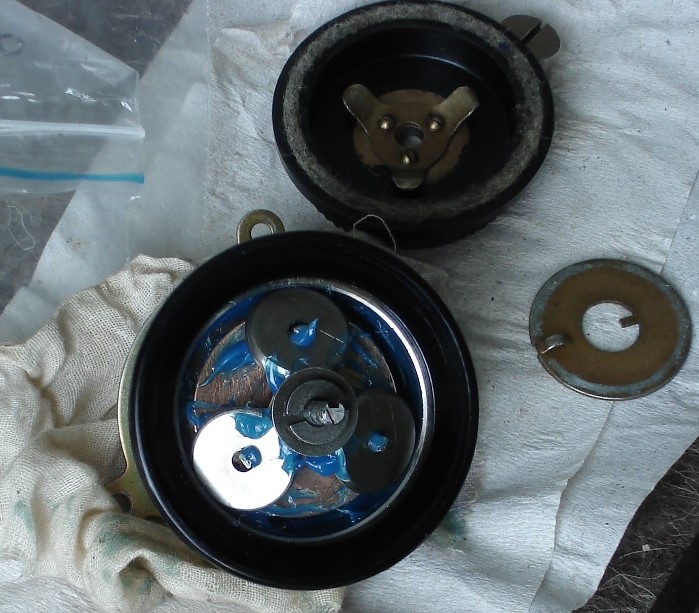

"Клеим" их на смазку и закидываем в нутро болта. Детали временно скрепляем проволочками, что бы не дай бог...
В качестве заклепок использована жилка алюминиевой проводки времен СССР. Люминтий мягонькай.
Диаметр примерно 2,1мм. Чуть болтается в диске, но заклепалось норм.Статистика:Добавлено ГРАНИТ — 07 апр 2020, 23:01
]]>
Статистика:Добавлено ГРАНИТ — 07 апр 2020, 22:22
]]>
Сверло 2,2мм не более. Можно 2,5 но не сверлить насквозь, потому что в "болту" отверстие большое, немного меньше в промежуточной детали, а в диске не более 2,2мм. Болт из мягкого металла, поэтому кернить и сверлить надо максимально по центру клепки. Не надейтесь что сверло само отцентруется по железу. Хотя на самом деле лучше просто аккуратно срезать головки заклепок лезвием.
Внимание! Работы по извлечению последней заклепки производите над куском ткани, что бы не потерять драгоценное.
Потому что оно так и оказалось, не потеряйте шарики. 8 штук их у меня оказалось. (не забудьте посчитатьа она крутится будто на подшипнике
)Отправлено спустя 11 минут 42 секунды:
Виновница торжества
Если без нанотехнологий, то можно попробовать обойтись дремелем. Во второй половине шлица бормашиной сделать расширение в низу, придав прорези трапецевидный профиль. И туда "задвинуть" штифт с такой же формой профиля или расклепать пластину, что бы её низ расплющился и заполнил расширения в прорези.
Статистика:Добавлено ГРАНИТ — 07 апр 2020, 22:05
]]>
Он почти в два раза больше.....
73! Павел R9OK
Статистика:Добавлено R9OK — 06 апр 2020, 19:07
]]>
Если не понятно, то еще раз напомню Р-409, а не 311.
Статистика:Добавлено ГРАНИТ — 06 апр 2020, 18:26
]]>
]]>
