Трубки это уголки.
Не, ну "чертеш" конечно отличный

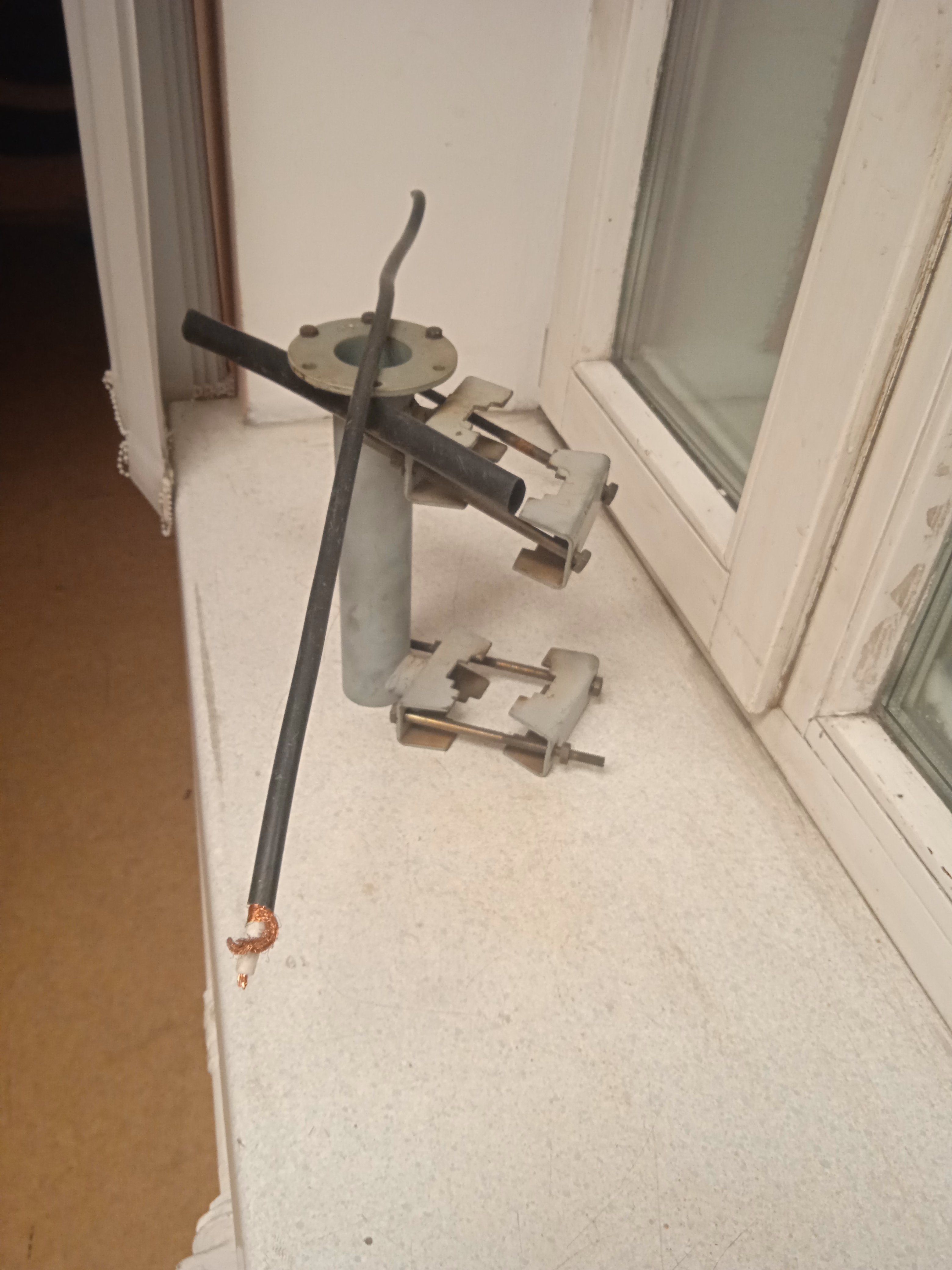

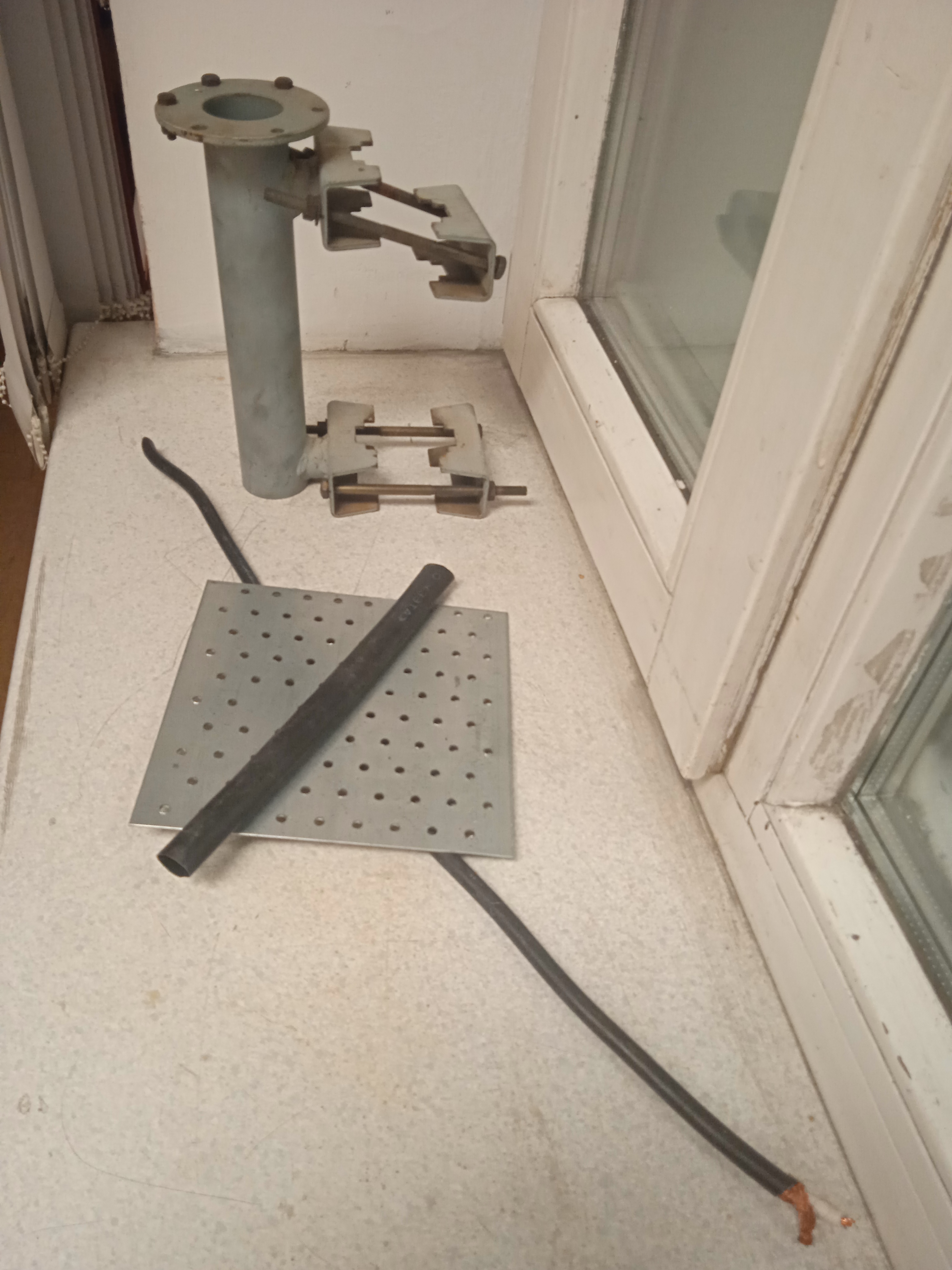

Типа как на первом фото, только уголки. Вертикальной полкой к трубе, один уголок сверху, второй под пластиной. Одна загвоздка, желательно ставить 2 скобы и делать дырень в пластине. Проблема точно выверить места отверстий под скобы, поэтому сначала притянуть уголки к мачте и развести на нужный угол. А уже затем прижав к пластине сверлить по месту.Статистика:Добавлено ГРАНИТ — 22 дек 2022, 23:47
]]>
http://ua9os.qrz.ru/MOXON.htm
пока еще сайт работает, скопируй, проверенная конструкция !
Статистика:Добавлено RO9O — 22 дек 2022, 18:38
]]>
Статистика:Добавлено RO8O — 22 дек 2022, 07:32
]]>
Ребята ... говорят ...не выйдет ....
Аж интересно, чем аргументируют?Отличная простая антенна, особенно для начала.
Делайте. Всё получится. Совет про уголки - правильный и обоснованный. Расположение уголков сделать так, как делают в R-quad. Крестовину можно сделать из уголков длиной по 2 метра, а потом шесты продлить деревом/стеклопластиком до нужного размера.
Обычно элементы на 15-20м влияют на размеры элементов на 28 Мгц. Найдите готовую модель, или можно взять размеры из трёхдиапазонной модели, и "подправить " их в программе.
Статистика:Добавлено UA9OC — 21 дек 2022, 20:52
]]>
Статистика:Добавлено RO8O — 21 дек 2022, 18:52
]]>
]]>
Это диапазон 28мгц.
Вопрос: возможно ли соорудить антенну 2E3B только для одного диапазона 28мгц по расчётным данным из описания антенны? Или если для одного диапазона параметры надо пересчитать?
Статистика:Добавлено RO8O — 20 дек 2022, 14:33
]]>
Буду делать хорошую мачту, чтобы поставить хорошую антенну, на зло соседям.
Статистика:Добавлено UB9OEC — 27 янв 2021, 17:21
]]>
]]>
Статистика:Добавлено RW9OW — 27 янв 2021, 09:17
]]>
Отправлено спустя 4 минуты 50 секунд:
С мачтой, типа колодезного журавля идея неплохая, я бы сказал хорошая, возьму на вооружение, спасибо.
Статистика:Добавлено UB9OEC — 27 янв 2021, 08:54
]]>
Осторожнее на поворотах, Her(r) СухареFF!
Извините !!! погорячился
Виктор Николаевич и Андрюха, хорошее дело делаете......Фото складывающихся мачт не сохранил как монтировали, но вот из интернета которая опора 1, такие ставили, поворотная нижняя часть сделана типа из половины трубы гранённой вдоль разрезанной. а второе фото, это как бы я сделал из подручных материалов.
Статистика:Добавлено RO9O — 27 янв 2021, 08:39
]]>
Добавлять 18МГц не стоит, скорее всего ничего не получится - антенна "развалится", перестанет нормально работать на других диапазонах.
Статистика:Добавлено RW9OW — 27 янв 2021, 08:26
]]>
И ввиду, моей непростой ситуации на данном этапе, с местом установки антенны.
Вон и Сухов сказал, что у на гранаты не той системы.
Решено, усовершенствовать мачту, свободно стоящую, появилась идея и она должна сработать.
А сейчас, на то, что уже стоит, изготовить и поставить, вот такую антенну, если можно добавив 18 мГц.
Отправлено спустя 8 минут 49 секунд:
Что, я имел в виду, под треугольником.
Это два удилища, направленные в верх под 120 градусов или больше и между ними натянуты полотна антенн.
С запиткой в низу.
Статистика:Добавлено UB9OEC — 27 янв 2021, 08:13
]]>
ндрей Анатольевич, Виктор Николаевич, если не трудно, можете смоделировать антенну, перевернутый треугольник.
Нарисуйте, что вам смоделировать, а лучше из интернета картинку подобной антенны, я подкорректирую размеры под ваш провод и высоту.Статистика:Добавлено RW9OW — 27 янв 2021, 00:02
]]>
