Статистика:Добавлено R9OBJ — 03 окт 2025, 12:36
]]>
Как ты знаешь я "хирургии" таких аппаратов не обучен, а вмешательство требуется... ибо пациент ни жив ни мёртв..
Я уверен что ты найдёшь время в моменты тишины на 160 метровом диапазоне
Да и как экспериментатору наверняка будет интересно докопаться до истины
Внутри у него ГУ-34б, схем никаких нет.
В общем я готов привезти тебе его "в поликлинику для опытов"
Отправлено спустя 1 минуту 31 секунду:
всё не прицепилось
Отправлено спустя 1 минуту 30 секунд:
..
Статистика:Добавлено R9OBJ — 03 окт 2025, 12:24
]]>
]]>
Статистика:Добавлено RW9OW — 15 апр 2025, 08:33
]]>
На панельке КМ-ка зеленая прицеплена к проходному конденсатору. Емкость не смотрел, но врядли это имеет большое значение, скорее всего норм емкости. От нее идет резистор толи 5, толи 10 Ом
(сам не понял нахрена) и последовательно к нему подцеплен 1кОм. Это 20-тый, "недостающий" резистор от нагрузки 50 Ом. 19шт параллельно стоят на выходе фильтра, а этот под панелькой. Заодно "подрабатывая" резистором в цепи смещения.В эфире еще не слушал сигнал, но никаких ощущений возбуда не создалось.
Наверно такая селяви у фильтра...чет таких не припомню там.. Проходные красные есть.
конденсатор проверить (трубчатый красный)
Отправлено спустя 12 минут 44 секунды:
Там под панелькой еще есть резистор с намотанным поверх проводом, типа как делают вывод с анода в усилках. Резистор зелененький брусочек буквально 5х5мм и длиной сантиметра два. Провод посеребренный 3-4 витка почти вплотную на нем. Куда подключается не помню, но на вид как будто "по заводу" всё. Но серединка у него подпаленная. ...хз как бы он мог повлиять...
Статистика:Добавлено ГРАНИТ — 14 апр 2025, 23:25
]]>
Отправлено спустя 7 минут 36 секунд:
судя по тому, что уровень возбуда изменился, дело именно во входной цепи. Интересно как подается -100в на лампу, через резистор, или через дроссель? Если дроссель - выкинуть. Блокировочный конденсатор проверить (трубчатый красный), добавить ему параллельно еще один на 0,01мкф.
Вообще уникальный случай, что бы возбудить Р-140 нужно прям сильно накосячить, что то сделано безграмотно.
Статистика:Добавлено RW9OW — 14 апр 2025, 22:48
]]>
И КСВ от трансивера на этом диапазоне почему то стал 1,5, хотя по анализатору было ОК.[youtube] https://youtu.be/qtt65WXvmlY?si=I14kiJ6c2d77XK84 [/youtube]
Будем искать с перламутровыми пуговицами.
Статистика:Добавлено ГРАНИТ — 14 апр 2025, 11:39
]]>

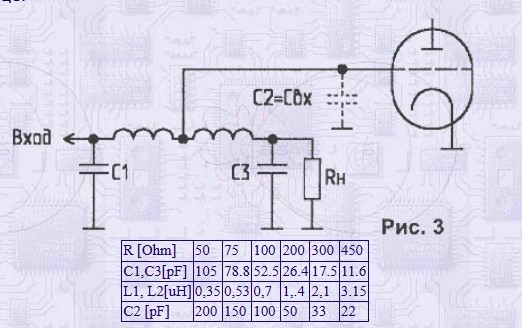

Не понятно по какой схеме делал старый хозяин. Сделал по таблице на картинке где рис3, С2 200пФ. Правда он у меня получился 47пФ+емкость сетки. Может бы и при 100пФ настроилось, но задрало уже это...
Катушки голым проводом диам. 1,2мм на оправке 11,8мм. В программе подставлял каркас 12,2мм, потому что провод немного отпружинивает и диаметр увеличивается. Сделал по 6 витков и выводы 1,5см. (что бы легче гнуть при настройке) Шаг 2мм, это по расчету почти 0,35мкГн. Конденсатор на выходе у резистора "по схеме" 100пФ, а на входе сборная солянка получилась, примерно 130-150пФ.
На низах КСВ 1,0-1,1, сороковка 1,2, дальше до 18МГц 1,3, 21МГц на спад, на 24МГц снова вспучивается до 1,4, на 28-29 почти единица.
Может кому пригодится. Ну и самому не забыть
Далее посмотрим что получилось.Статистика:Добавлено ГРАНИТ — 11 апр 2025, 19:08
]]>
Отправлено спустя 17 минут 52 секунды:

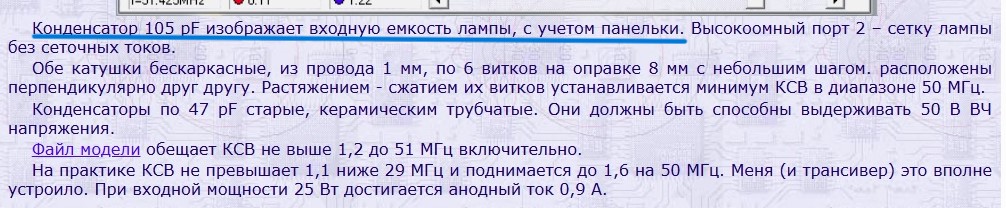

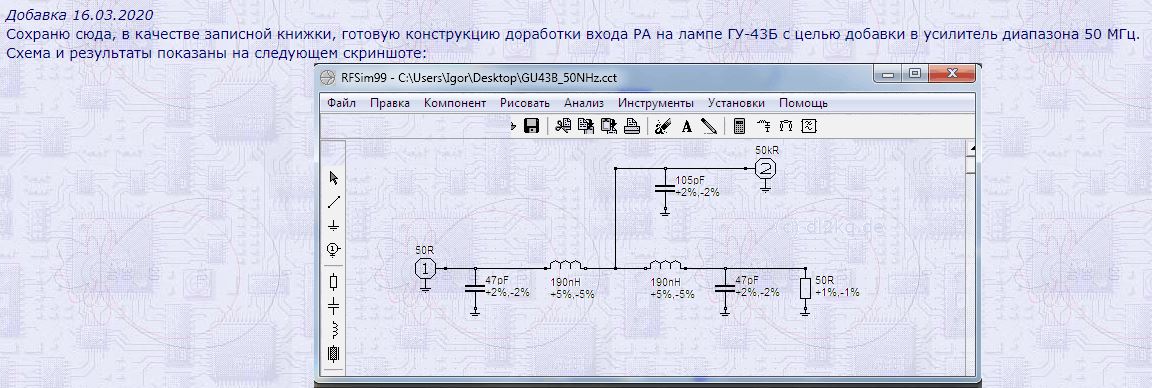

...О! Нашел. А то вчера в суматохе, что то подзабыл про этот вариант у Игоря. Ннаконец то дошло прочитанное.
Теперь понятно с этим конденсатором, а то бы ща понатворилПолучается С2 должен состоять из внешнего конденсатора 100пФ+100пФ емкость самой сетки?
Статистика:Добавлено ГРАНИТ — 11 апр 2025, 09:10
]]>
Конечно стоит переделать, номиналы конденсаторов сильно завышены.
Настройка очень простая, с помощью КСВ-метра.
Подключается КСВ-метр на вход усилителя (причем все должно быть подключено и лампа с панелькой), немного сдвигаем - раздвигаем витки катушки и подбираем равномерное КСВ в полосе 1-35МГц не белее 1,2-1,3. Если не выходит, то придется еще и конденсаторами поиграться.
С помощью NANO VNA все настраивается за 15мин максимум, там всю полосу сразу видно.
Катушки лучше сделать чуть большей индуктивности, удобнее в настройке, проще потом раздвинуть витки уменьшив индуктивность, чем перематывать добавляя витки.
усилитель включать конечно не нужно, все настраивается "на холодную"
Статистика:Добавлено RW9OW — 11 апр 2025, 08:36
]]>
У Гончаренко для 50 Ом в таблице С2 указан 200пФ, а емкость сетки ГУ-43Б он дает 100пФ.
У меня никаких конденсаторов тут нет. И катушки явно отличаются по номиналу.
...переделывать что ли
Тогда сразу возникает вопрос, как проверить что фильтр хотя бы не идет "в разнос" с объявленными параметрами Надеюсь емкость сетки не зависит от режимов лампы или хотя бы изменяется не существенно и можно ли настраивать вовсе не вкючая её? Например подавать сигнал с генератора и смотреть уровнь вход/выход фильтра.
Статистика:Добавлено ГРАНИТ — 10 апр 2025, 12:29
]]>
Статистика:Добавлено RW9OW — 09 апр 2025, 18:30
]]>

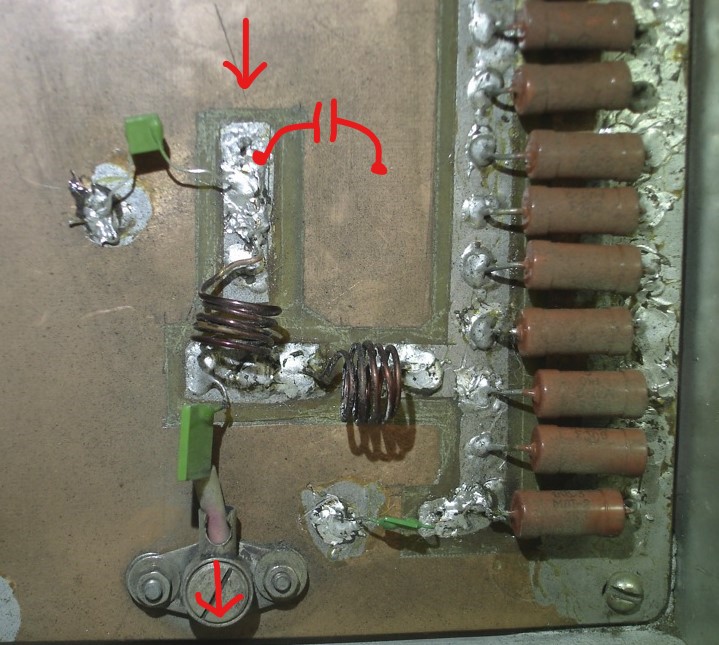

Катушки приблизительно по 0,15мкГн. Конденсатор на резисторах наверно 100пФ, на входе без малого 200пФ (тоже приблизительно). Ну а на выход, просто разделительный, что бы подать смещение.
Статистика:Добавлено ГРАНИТ — 09 апр 2025, 15:14
]]>
Если кто может показать эти элементы на схеме, что бы проверить их наличие. Р-140М (с БМЗ) выпуск предположительно лето 1977г.
Статистика:Добавлено ГРАНИТ — 24 фев 2025, 19:09
]]>
Так зачем тогда такие замысловатости,
Вопрос был задан, последовал и ответ
Достаточно ( и обязательно) перевести сетку 1 в режим запирания, это делается электронным ключём гораздо быстрее, чем релюшками RX/TXTX в обход и делов то...
Статистика:Добавлено UA9OC — 23 фев 2025, 16:50
]]>
