Так чёрный провод выглядит чёрным, потому что чёрная трубочка вокруг экранной оплётки (как я думал эти дни), или это всё таки провод в изоляции по всей длине кабеля? То есть весь кабель не экранированный? Тогда бы наверняка фонило 50 Гц от наводок я думаю.
Отправлено спустя 5 минут 28 секунд:

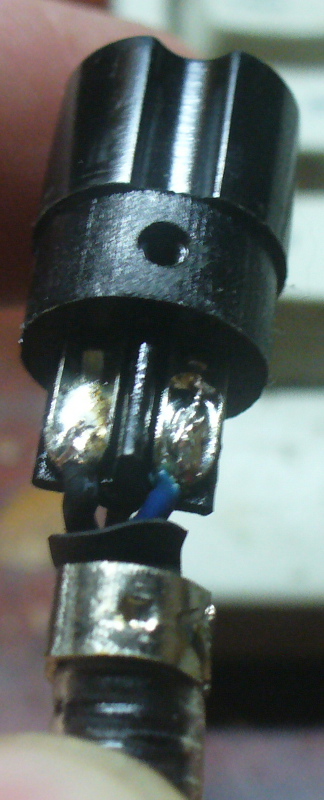

И вопрос про металлический обжим - он у Вас соединяется с экранной оплёткой или чёрным земляным проводом (если экранировки кабеля всё-таки нет)? То есть металлический обжим касается металлического корпуса разъёма и через это обеспечивает дополнительную землю?
Я пока не присоединил чёрный провод-оплётку к корпусу разъёма передача не включалась, и кнопки UP, DOWN + шумодавная кнопка не работали.
Отправлено спустя 5 минут 52 секунды:
А что если я Вам закажу ремонт моей тангенты? Конечно же за вознаграждение от чистого сердца.
Если Вы согласитесь, то Вам это делать удобно в том плане что у Вас под рукой есть образец работающей тангенты (поэтому тестером-мультиметром можно уверенно сравнивать замыкания размыкания не особо вникая в схемотехнику (хотя схемотехника и не сложная, но без опыта правильной работы руками и головой я уже больше повредил чем отремонтировал).
Статистика:Добавлено Мурат Джусупов — 20 июн 2015, 00:23
]]>
Статистика:Добавлено R9OBQ — 19 июн 2015, 23:15
]]>
]]>
]]>
Статистика:Добавлено Мурат Джусупов — 19 июн 2015, 18:33
]]>
А на 28.200 не удалось маяк услышать ни разу пока ни на эту рацию (которая поддерживает CW и SSB), ни на простую AM/FM----
Если бы только Анитон, то тогда можно было бы порекомендовать его в утиль А раз на две не слышно , тады не знаю. Становиться нужно выше или ниже 28.200, передача с интервалом 3 минуты. Слушать можно и без тангенты.Статистика:Добавлено ГРАНИТ — 19 июн 2015, 17:51
]]>
Поэтому решил на следующей неделе доверить ремонт профессионалам - потому как есть такая из жизненного опыта аналогия: например гитарный мастер перед тем как сделать хорошую гитару обязательно должен несколько гитар перед этим угробить, прежде чем наберётся настоящего мастерства... Домашний муж (на все руки мастер) должен несколько раз испортить дома краны (например гайки сорвать), прежде чем научится действительно нормально ремонтировать всё что связано с сантехникой... Ну и так далее.
А на 28.200 не удалось маяк услышать ни разу пока ни на эту рацию (которая поддерживает CW и SSB), ни на простую AM/FM (хотя бы шум из прерывистых точек-тире)
Статистика:Добавлено Мурат Джусупов — 19 июн 2015, 16:48
]]>
На 28.200 наш маяк работает.Поэтому совет ТС, тангенту починить и когда все наладится оставить в покое (пригодится для авто или на продажу). А в последствии вместо неё собрать схему на реле,что бы отвязаться от кнопок и заодно можно будет подцепить педальку (а также не спалить процессор - похоже что опять провода с тангенты напрямки в "мозги" идут) и прицепить компьютерную гарнитуру с микрофоном и ушами.
....ну вы блин даёте, в смысле все
Там жеж специально для слепых циферки подписаны
1/2/3/4 (и такие разъемы и гнезда пока есть на Ленина в подвале).А по хорошему, раз пошла такая пьянка с проводами, заменить этот шнурок на 4-х проводный. Что бы было 4 провода и оплетка погуще. Для чего это? Объясняю, оплетку садим на корпус разъема, он же потом прикрутится на "массу" трансивера. Другой конец оплетки в тангенте ни с чем не соединять, оставить изолированной, а "массу" пустить по одному из проводов. Три оставшихся используются как обычно. Смысл этой байды - избежать наводок на микрофонные провода.
Статистика:Добавлено ГРАНИТ — 19 июн 2015, 16:37
]]>
Да, сегодня же наверное и куплю приборчик (в хозяйстве не будет лишним)
Статистика:Добавлено UA9OLB Дима — 19 июн 2015, 13:07
]]>
Отправлено спустя 8 минут 56 секунд:
Да, один экран и остальные 3 провода в куче. Получается вроде что кроме экрана больше никто не может быть землёй.
Статистика:Добавлено Мурат Джусупов — 19 июн 2015, 13:07
]]>
Я в смысле: если в кабеле, который состоит из нескольких проводов присутствует экранированный кабель, то обычно по нему идёт аналоговый (в нашем случае микрофонный) сигнал.
Ну да если отдельно экранированный то центральный сигнал а оплётка на землю......А в тангенте этой похоже все провода в куче и ещё какойто экран по верху....
Отправлено спустя 2 минуты 8 секунд:
А вообще взять приборчик простейший и прозвонить провода....на излом и заодно и кнопку прозвонить.
Статистика:Добавлено UA9OLB Дима — 19 июн 2015, 12:57
]]>
]]>
По логике вещей, если в кабеле есть экранировка, по ней надо пускать сигнал от микрофона. На вскидку не помню что там и куда, до аппарата доберусь только вечером.
Вообще ни какой логики..... экран это экран и паяется всегда на земля (корпус).....сигнальный провод идёт отдельно.....
Статистика:Добавлено UA9OLB Дима — 19 июн 2015, 12:47
]]>
]]>
