2015-11-05T08:58:07+06:00 https://r9old.ru/forum/app.php/feed/topic/891 2015-11-05T08:58:07+06:00 2015-11-05T08:58:07+06:00 https://r9old.ru/forum/viewtopic.php?t=891&p=8976#p8976 <![CDATA[Антенна с переключаемой диаграммой на 10 и 15 м]]>
Сегодня рылся в компе, а тут и "поворотка". Раньше выглядела так
типа поворотка.jpg
Ух! Голь на выдумки хитра! (с)
Нет, я наверное в зиму повешаю рамку на 10 метров, и тем ограничусь...
Уже зима. И даже восстановление антенн идет медленней, чем хотелось бы...
На будущий год нужно будет сделать мачту, поворотку, индикатор поворота, нормальную антенну
По поводу поворотки - был где-то двигатель РД. В качестве редуктора думаю использовать "трещотку" от камазовских тормозов. Ну это уже будущий сезон.

Статистика:Добавлено R9PM — 05 ноя 2015, 08:58


]]>
2015-11-04T20:52:08+06:00 2015-11-04T20:52:08+06:00 https://r9old.ru/forum/viewtopic.php?t=891&p=8969#p8969 <![CDATA[Антенна с переключаемой диаграммой на 10 и 15 м]]>
типа поворотка.jpg

Статистика:Добавлено ГРАНИТ — 04 ноя 2015, 20:52


]]>
2015-11-04T01:10:05+06:00 2015-11-04T01:10:05+06:00 https://r9old.ru/forum/viewtopic.php?t=891&p=8962#p8962 <![CDATA[Антенна с переключаемой диаграммой на 10 и 15 м]]> Саму мачту с подшипниками, именно от этой антенны пока оставлю. Мало ли, полевой день или еще какие затеи. А антенну в Ордынке можно "под корень", вместе с квадратами мачтой оттяжками и кабелем. Они "братья-близнецы" :) Чуть "подрастянуть" до диапазона 12м, думаю можно, либо применить укороченные элементы. Бо'льшего размера мачта наверно не сдюжит или уменьшать её высоту, либо антенну по типу спайдера/робинзона применить.

Статистика:Добавлено ГРАНИТ — 04 ноя 2015, 01:10


]]>
2015-11-03T21:25:15+06:00 2015-11-03T21:25:15+06:00 https://r9old.ru/forum/viewtopic.php?t=891&p=8960#p8960 <![CDATA[Антенна с переключаемой диаграммой на 10 и 15 м]]> Статистика:Добавлено R9PM — 03 ноя 2015, 21:25


]]>
2015-11-03T19:29:38+06:00 2015-11-03T19:29:38+06:00 https://r9old.ru/forum/viewtopic.php?t=891&p=8959#p8959 <![CDATA[Антенна с переключаемой диаграммой на 10 и 15 м]]>
Да, как бы и никаких предложений пока не поступало... Может, хочет всё своими руками сделать :)

Статистика:Добавлено ГРАНИТ — 03 ноя 2015, 19:29


]]>
2015-11-03T18:48:56+06:00 2015-11-03T18:48:56+06:00 https://r9old.ru/forum/viewtopic.php?t=891&p=8958#p8958 <![CDATA[Антенна с переключаемой диаграммой на 10 и 15 м]]> Статистика:Добавлено Geuge — 03 ноя 2015, 18:48


]]>
2015-11-03T18:35:46+06:00 2015-11-03T18:35:46+06:00 https://r9old.ru/forum/viewtopic.php?t=891&p=8957#p8957 <![CDATA[Антенна с переключаемой диаграммой на 10 и 15 м]]>

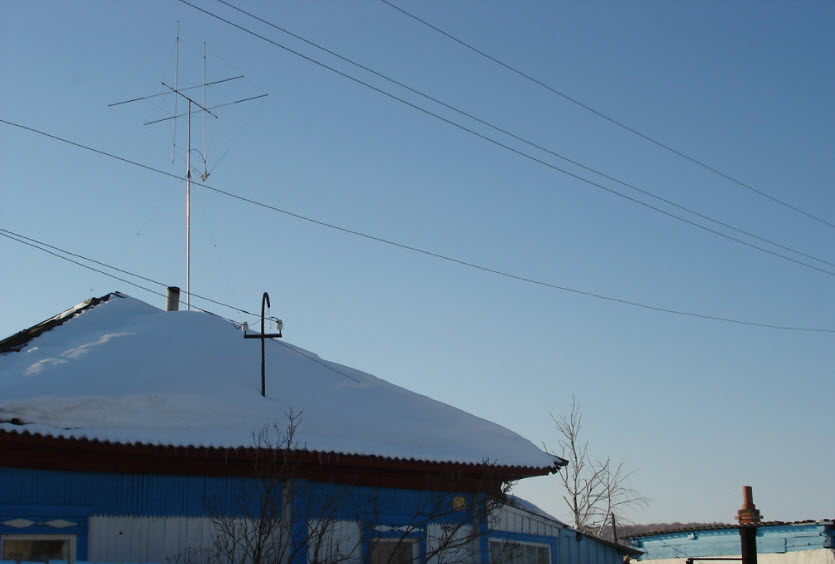

03-11-2015 0-28-06.jpg

Статистика:Добавлено ГРАНИТ — 03 ноя 2015, 18:35


]]>
2015-11-02T18:11:00+06:00 2015-11-02T18:11:00+06:00 https://r9old.ru/forum/viewtopic.php?t=891&p=8932#p8932 <![CDATA[Антенна с переключаемой диаграммой на 10 и 15 м]]> Усиление 6.33 дби Вертикальный угол излучения 18.4 градуса
Или 2-х элементная вертикальная яги на 20 м.
Усиление 4.52 дби. Вертикальный угол излучения 14.8 градуса. Ширина лепестка по горизонту по уровню -3дб = 140 градусов. Вертится вручную в лёгкую.
Здесь файлы в .maa для Ммамани

Статистика:Добавлено r8oa — 02 ноя 2015, 18:11


]]>
2015-10-30T09:56:07+06:00 2015-10-30T09:56:07+06:00 https://r9old.ru/forum/viewtopic.php?t=891&p=8907#p8907 <![CDATA[Антенна с переключаемой диаграммой на 10 и 15 м]]> Ну подумаю...
Ладно, конструкцию оставлю на потом, сейчас просто повешаю рамку на 10-ку, чтобы просто был диапазон, иначе вообще ничего не соберу - не май месяц.
Будет еще вопрос о бюджетном варианте поворотки/индикации поворота. Но это в отдельной теме.

Статистика:Добавлено UA9OAP — 30 окт 2015, 09:56


]]>
2015-10-30T01:06:55+06:00 2015-10-30T01:06:55+06:00 https://r9old.ru/forum/viewtopic.php?t=891&p=8906#p8906 <![CDATA[Антенна с переключаемой диаграммой на 10 и 15 м]]> http://www.cqham.ru/spider.htm
http://www.cqham.ru/sp_ua0sgy.htm

Статистика:Добавлено RW9OW — 30 окт 2015, 01:06


]]>
2015-10-30T00:00:20+06:00 2015-10-30T00:00:20+06:00 https://r9old.ru/forum/viewtopic.php?t=891&p=8905#p8905 <![CDATA[Антенна с переключаемой диаграммой на 10 и 15 м]]> Статистика:Добавлено UA9OAP — 30 окт 2015, 00:00


]]>
2015-10-26T12:57:25+06:00 2015-10-26T12:57:25+06:00 https://r9old.ru/forum/viewtopic.php?t=891&p=8892#p8892 <![CDATA[Антенна с переключаемой диаграммой на 10 и 15 м]]>

Михаил, если вашу идею извратить по полной:
- отказаться от трех элементов, оставить два,
- отказаться от вертикальной поляризации, уменьшив влияние земли,
- отказаться от параллельности элементов, совместив их с растяжками,
- отказаться от разрезных вибраторов в пользу рамок,
то может получиться забавно: :)
Не могу сказать, что у нее выдающееся усиление, но у нее есть другие плюсы.
Прошу обратить внимание, что бледно-серые провода, это непроводящие растяжки, центральная вертикальная труба заземлена. Если применить хороший симметрирующий балун, то в верхней точке можно землить и полотно антенны, соединив его с мачтой.
Проблема будет в конструкции переключателя направлений. Я бы его вообще сделал полностью самодельным, на куске текстолита с двигателем, вращающем пластину с конденсатором и контактами.

Статистика:Добавлено Geuge — 26 окт 2015, 12:57


]]>
2015-10-25T23:48:49+06:00 2015-10-25T23:48:49+06:00 https://r9old.ru/forum/viewtopic.php?t=891&p=8890#p8890 <![CDATA[Антенна с переключаемой диаграммой на 10 и 15 м]]>
Конечно нужно 4 реле вроде как.
Это что бы "туда-сюда" переключить или по кругу?
По кругу

Статистика:Добавлено UA9OAP — 25 окт 2015, 23:48


]]>
2015-10-25T23:24:01+06:00 2015-10-25T23:24:01+06:00 https://r9old.ru/forum/viewtopic.php?t=891&p=8889#p8889 <![CDATA[Антенна с переключаемой диаграммой на 10 и 15 м]]>
Конечно нужно 4 реле вроде как.
Это что бы "туда-сюда" переключить или по кругу?

Статистика:Добавлено ГРАНИТ — 25 окт 2015, 23:24


]]>
2015-10-25T22:46:25+06:00 2015-10-25T22:46:25+06:00 https://r9old.ru/forum/viewtopic.php?t=891&p=8888#p8888 <![CDATA[Антенна с переключаемой диаграммой на 10 и 15 м]]>

CODE:

ВРДВ
Автор обещает 50 ом входного и неплохой КУ.
Конечно нужно 4 реле вроде как.

Статистика:Добавлено UA9OAP — 25 окт 2015, 22:46


]]>
