Сообщение **R9PM** » 20 сен 2020, 13:24

Ну вот собственно. Плюс этой антенны для начинающих в том, что она широкополосная, значит не требует настройки и по силам любому, у кого есть рулетка.
Вот тут описание конструкции и калькулятор
http://yl2rmk.qrz.ru/ant_zig.html

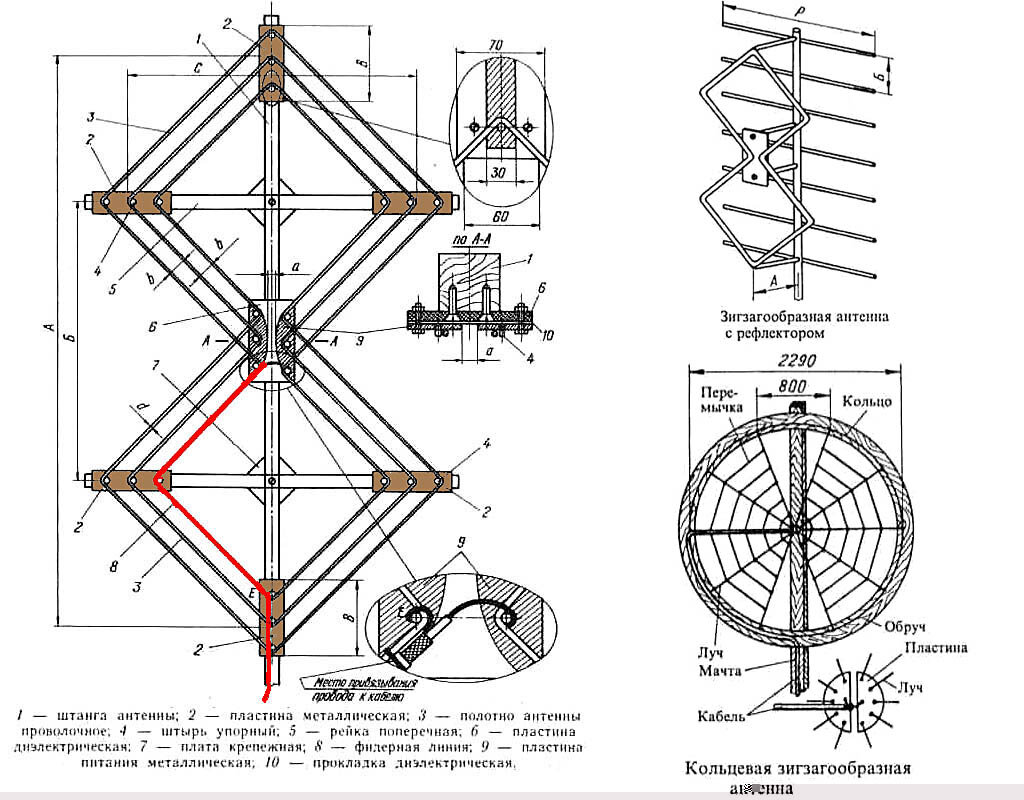

Ну и картинки как эта антенна выглядит.

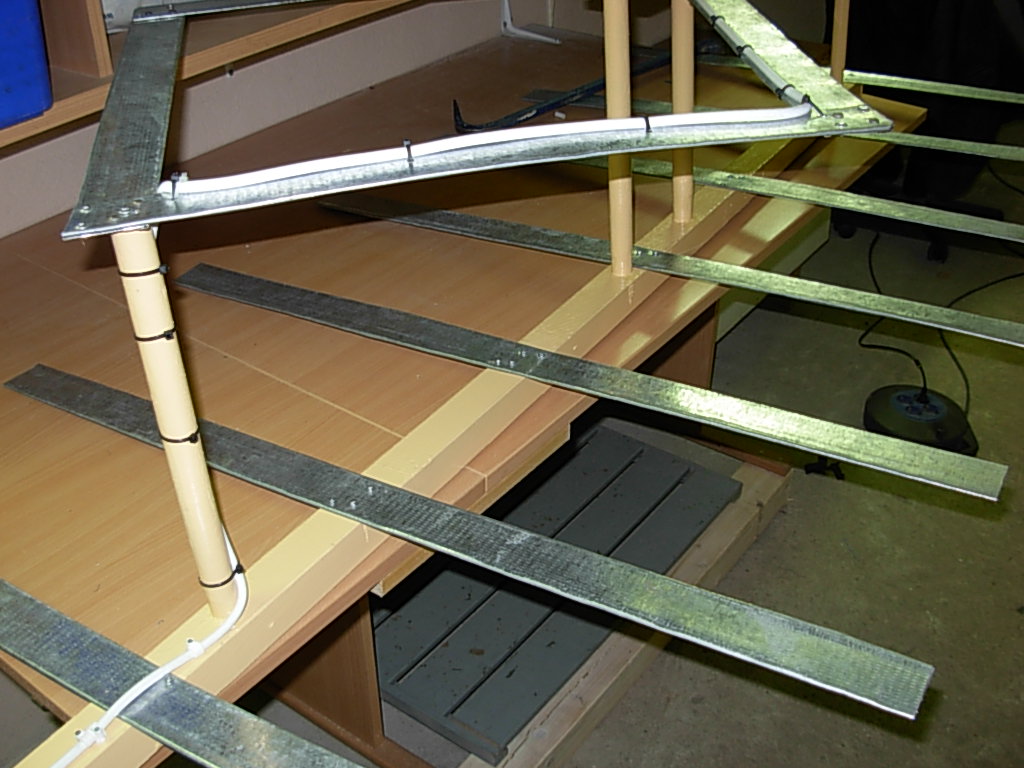

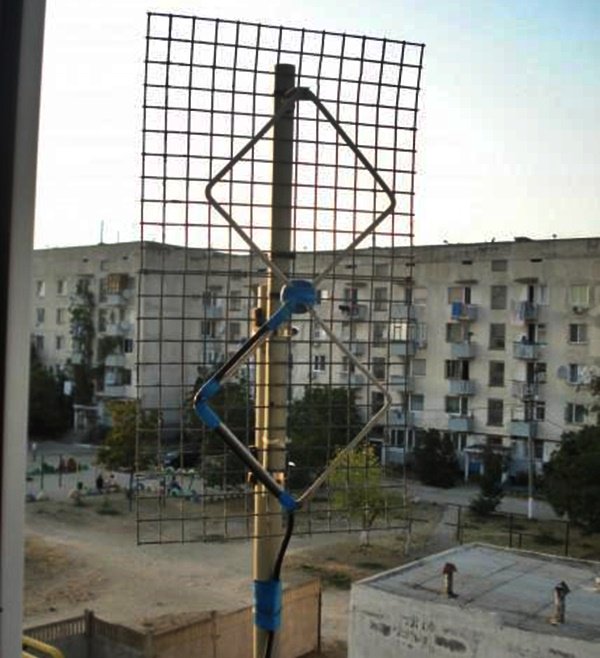

В качестве рефлектора можно применить оцинкованную сетку - размер по расчету
В качестве элементов зигзага - полоски оцинковки, можно просто медные провода на гвоздиках.
Картинки прилагаются.

Сообщение **Geuge** » 20 сен 2020, 16:00

Для справки: антенна на фото имеет горизонтальную поляризацию.

Сообщение **UA9OJO** » 21 сен 2020, 20:18

Какую частоту ставить в калькулятор - 145 или 146 ?

Сообщение **R9PM** » 21 сен 2020, 21:16

Я думаю, 145, чтобы посередине диапазона. Если работать только в FM,то можно 145,300--145,500 сделать..
А если их штуки четыре в стек собрать - должно быть очень интересно.

Сообщение **UA9OJO** » 22 сен 2020, 09:11

К сожалению килогерцы в калькулятор не подставляются. Может есть методика более точного расчета ?

Сообщение **Geuge** » 22 сен 2020, 09:56

UA9OJO писал(а): ↑
22 сен 2020, 09:11
К сожалению килогерцы в калькулятор не подставляются. Может есть методика более точного расчета ?

Подставил 145.5 - проглотило. 145.566 - тоже

. То есть, килогерцы подставляются. Важно, чтобы это была именно точка, а не запятая.

Мое мнение - Харченко не для 144 и не для начинающего.
Недостатки:
- практически невозможно исправить ошибки в размерах или в настройке - только переделка вибратора.
- большая материалоемкость (размеры, вес, парусность) и сложность изготовления. Три квадрата или 4 эл-та яги у нее уже выигрывают.

Харченко хороша на 400-2500 МГц, типа посчитал - сделал - направил - забыл. В своем хозяйстве таковую использую, но на 1300. Для города.

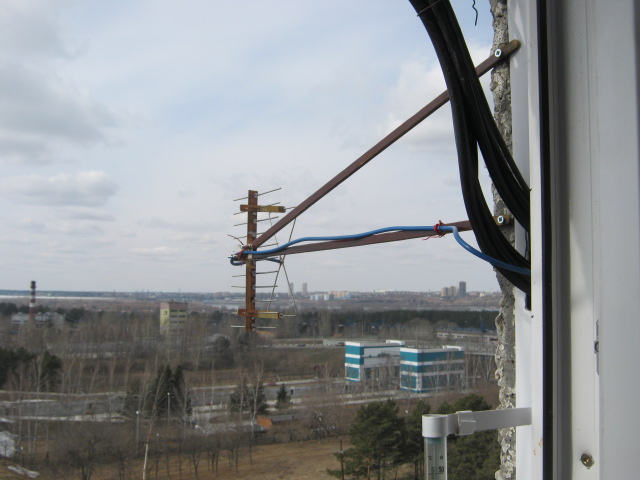

: zigzag za oknom.jpg (88.34КБ)13860 просмотров

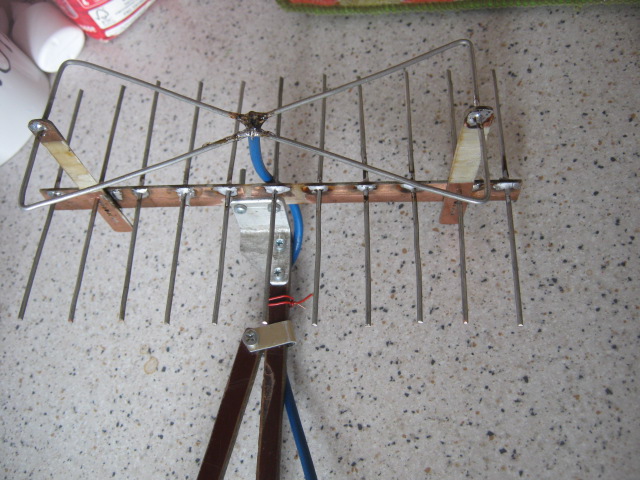

: zigzag2.jpg (131.82КБ)13860 просмотров
