Делаем запорный дроссель и трансформатор

[Geuge]

Скажем, 20-40 колечек и 6-8 трубок.

Интересно как поднимутся потери полезного сигнала с таким фильтром, посмотреть бы график.

Это зависит от того, в каком порядке надеты кольца. Если противоположно предлагаемому мной (колечки к трансиверу, трубки к антенне), то процентов 10. Если так, как предлагаю я, то процентов 30. Навскидку.

[R9OV]

Прогулялся до радиорынка взял на пробу колечек ... ни как не маркированы черного цвета + от монитора большооой такой (правда как на нем делать дроссель??) и еще черные цилиндрики не известного происхождения

[R9OV]

для полноты картины я бы еще замерил феррит от отклоняющих катушек мониторов телевизоров (там должен быть 600НН а это совсем не 1000мн как мне кажется)


Такой? Как на нем измерять? так же просто пропустить кабель и все?

[RW9OW]

намотать 5-6 витков кабеля.

[R9OV]

намотать 5-6 витков кабеля.

Вечером буду пробовать...

[R9OV]

http://toroids.info/FT37-43.php
ft37-43 ft50-43 отличаются только размером??? ft50-43 на кабель налезет, а вот ft37-43 нет...

[R9OV]

Заказал колечки, жду!
А пока переделал трансформатор....
Проверил прибором, нагрузив резистором 200 Ом


[Geuge]

Неплохо. Можно маленькую емкость параллельно входу подключить, чтобы КСВ и на ВЧ был единичка. Но это я придираюсь.

[R9OV]

Измерение колечек предоставленных мне для опытов...
Марки феррита не знаю

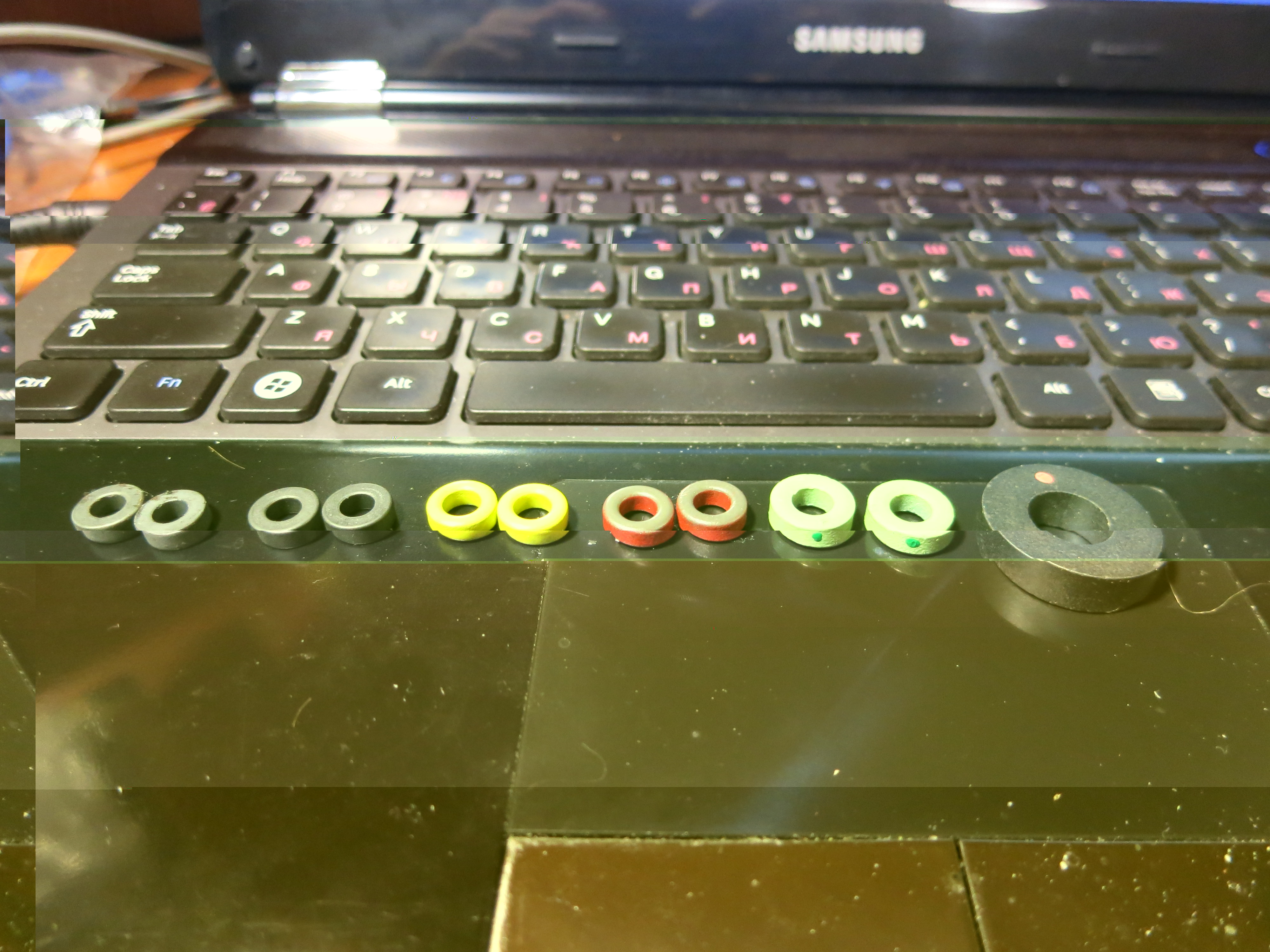

кольца на картинке ниже


1. черные/светлые (крайние левые)


2. Черные


3. Желтые

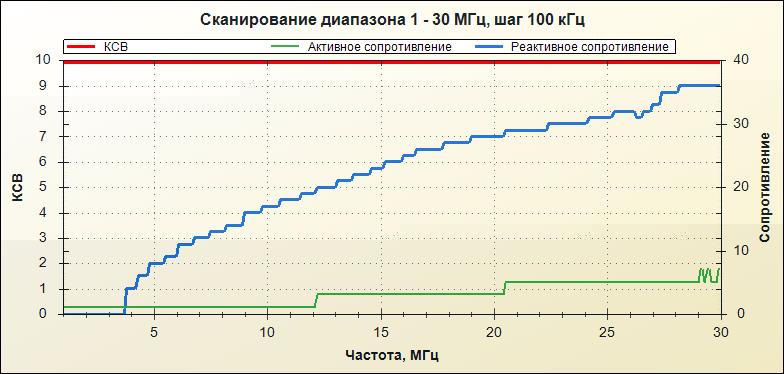

4. Красные

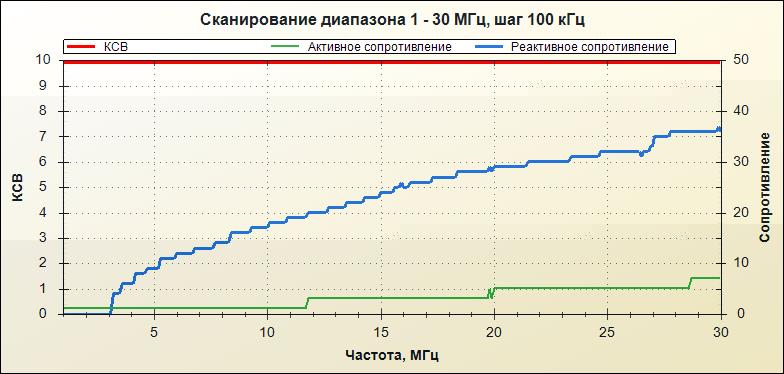

5. Зеленые с точкой (с материнки сковырнул )

зеленые с точкой.jpg (48.75КБ)12012 просмотров

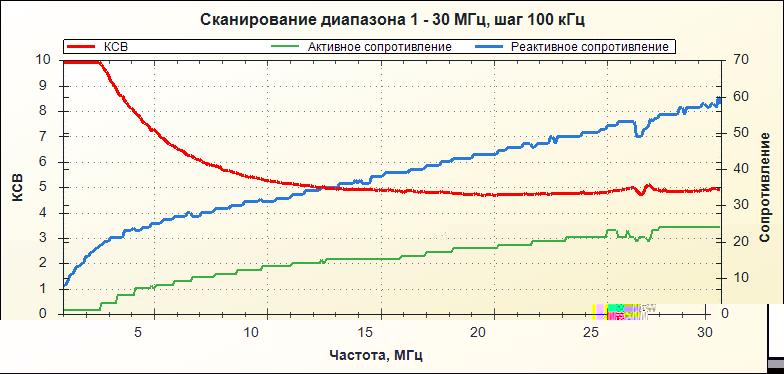

6. Черное с красной точкой 1 шт

черное с красной точкой.jpg (53.8КБ)12012 просмотров

Вот как то так....

[ua9oaa]

R8OAA куда-то пропал, на лс не отвечает телефон недоступен. кто-нибудь знает, что с ним ? а то хотелось бы с него ферриты получить, которые я ему для тестов отправлял.
