Мачта 8м вращаемая.

[ГРАНИТ]

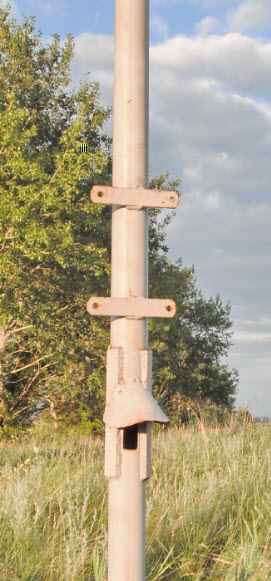

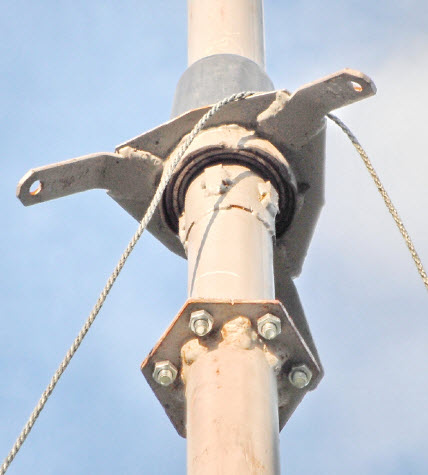

Мачта из двух частей по 4м, труба (по памяти) d=50мм. Имеется два узла для оттяжек с подшипниками. Соединение фланцевое на 6 болтов М8 (допустимо М10). Имеется "надстройка" ~2м из такой же трубы с козырьком от осадков для прокладки кабеля внутри мачты. Есть узел с третьим подшипником в основании (фото позже, еще не добрался до него). Основание предполагалось устанавливать на "торчок" из трубы 100мм, на которые обычно ставились коллективные TV антенны на крышах. В нижней части также имеется козырек от осадков и крепление для щитка.

15-07-2015 22-25-09.jpg (60.2 KiB) Viewed 4634 times

15-07-2015 22-25-39.jpg (34.86 KiB) Viewed 4634 times

15-07-2015 22-26-04.jpg (95.88 KiB) Viewed 4634 times

8000р. Возможно обмен на чего нибудь. Связь ЛС, тефон-телеграф или позывной-собака

[ГРАНИТ]

Ну теперь есть время подумать до весны. Типпо АП!

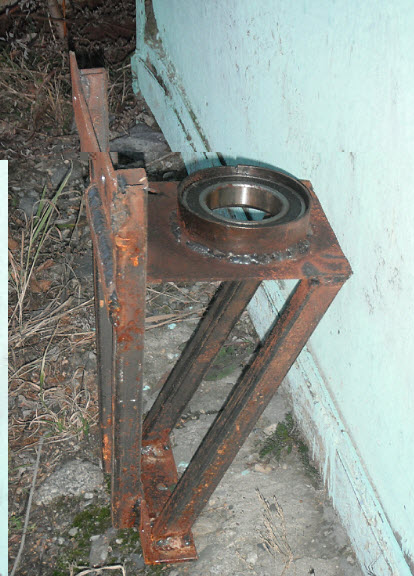

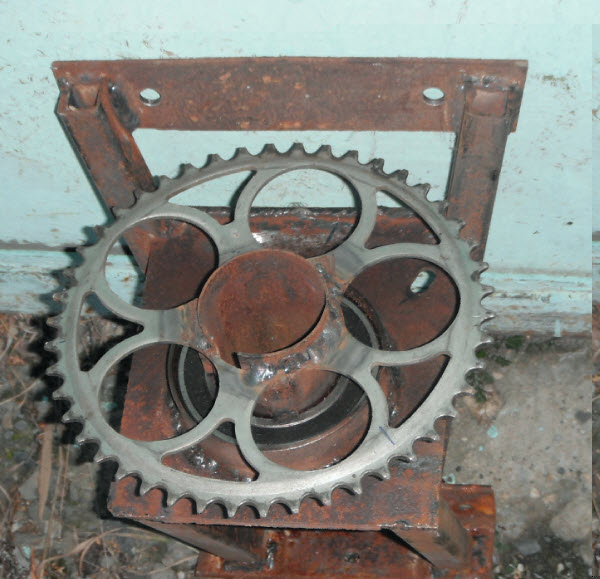

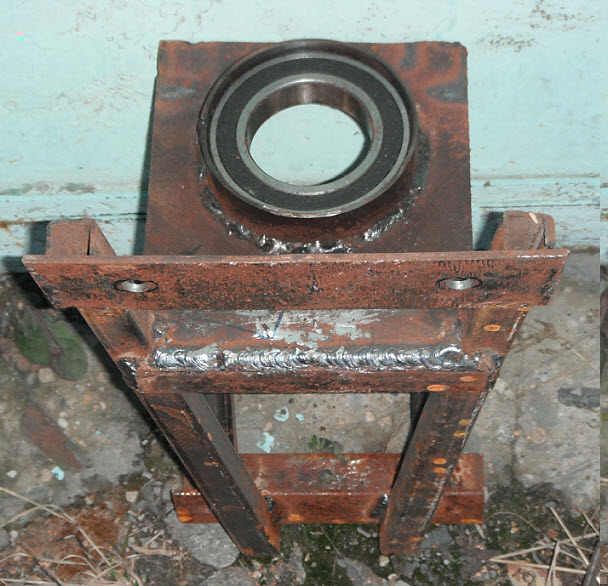

Железки обещанные,правда поржавели за это время. Нижний подшипник с рамой.

22-10-2015 0-54-38.jpg (78.41 KiB) Viewed 4381 times

22-10-2015 0-53-51.jpg (102.43 KiB) Viewed 4381 times

22-10-2015 0-52-47.jpg (76.35 KiB) Viewed 4381 times

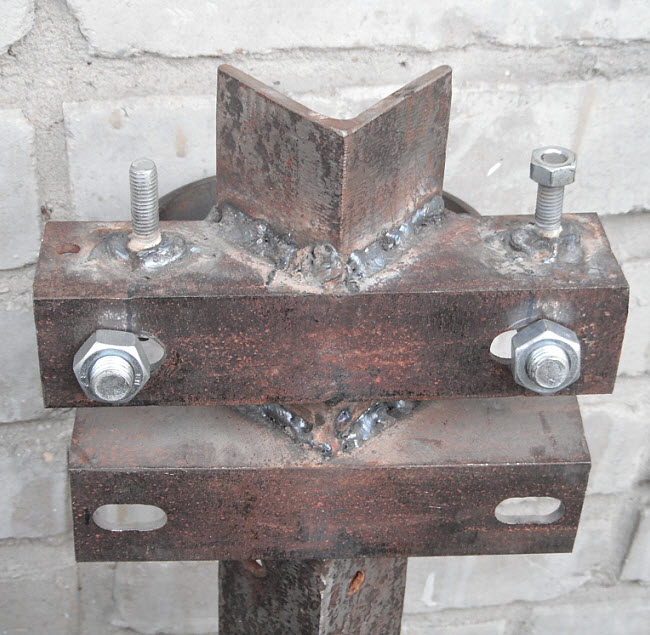

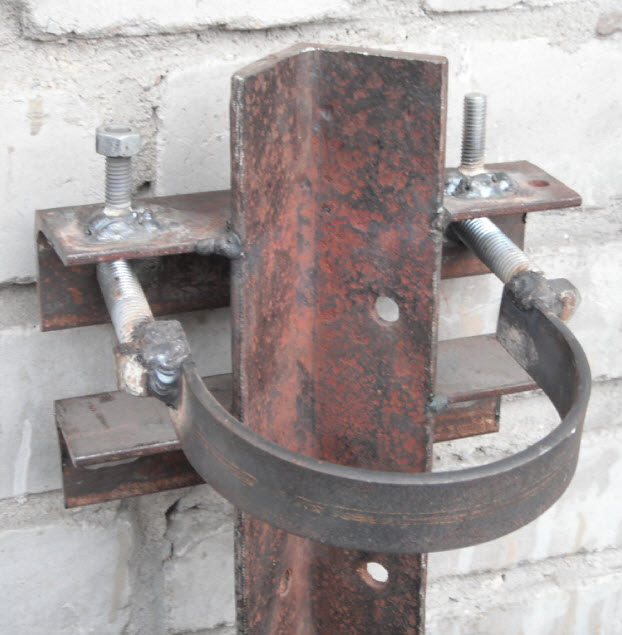

"Хомут" на трубостойку. Максимальный диаметр стойки 110мм.

22-10-2015 1-02-50.jpg (72.94 KiB) Viewed 4381 times

22-10-2015 1-02-22.jpg (105.58 KiB) Viewed 4381 times

22-10-2015 1-01-07.jpg (72.28 KiB) Viewed 4381 times

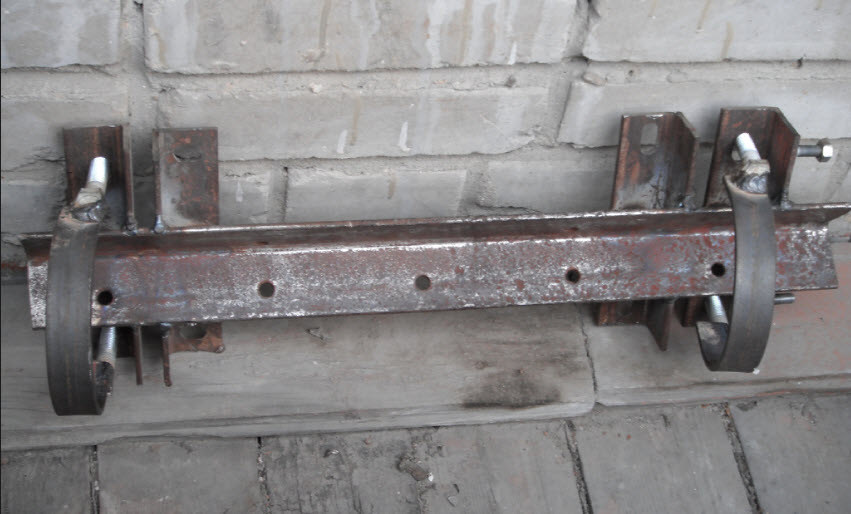

Рама соединяется к хомуту 4 болтами. Предусмотрена регулировка положения, что бы подшипник вращался без перекоса.

P.S. Так как все это делалось немного второпях, есть одна прелесть в этой конструкции пятку мачты после установки вертикально, придется поднять на 0.5м и "воткнуть" в подшипник. Либо сварганить шарнирное соединение к раме и фиксатор от перекоса подшипника на момент монтажа/демонтажа.

[ГРАНИТ]

Имеется "надстройка" ~2м из такой же трубы с козырьком от осадков для прокладки кабеля внутри мачты.

Обещанное...
Общий вид. "Надстройка" слева, бум-"конструктор" справа. Бум из трубы полегче 40х1.5мм. Блин... забыл померить расстояние между "крестиками" на буме. По памяти примерно - 1.35м

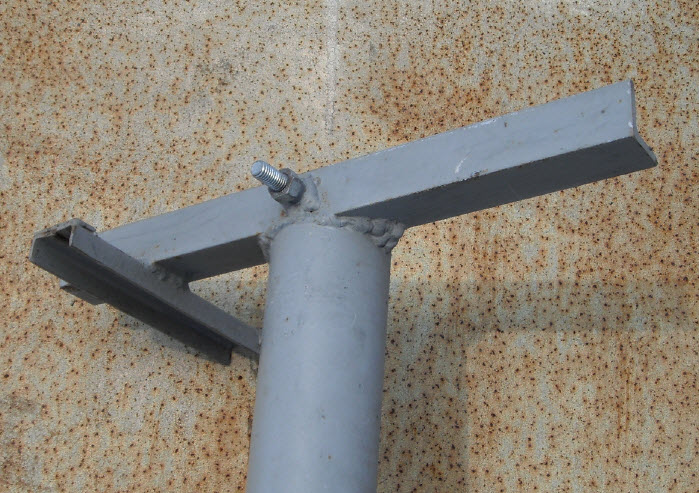

В верхней части приварен уголок 30-35мм, в него ложится бум. Крепить хомутами, U-образными скобами итд.

24-01-2016 18-31-59.jpg (132.08 KiB) Viewed 4128 times

Бум в "гнезде" Болты под землю М8 кажись. Маленькие уголки поперек, это для трубы 30-32мм, которая планировалась под квадрат на диап.50МГц.

24-01-2016 18-38-07.jpg (110.09 KiB) Viewed 4128 times

"Сосок" крупным планом, для штыревой антенки метра 2,5 высотой. В него аккурат входит дюралевая трубка d=16 от советских лыжных палок.

24-01-2016 18-30-58.jpg (83.08 KiB) Viewed 4128 times

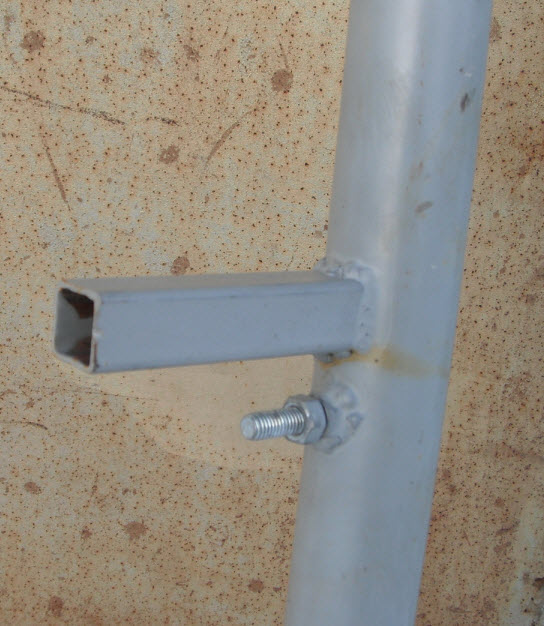

В нижней части аналогичные приспособы, только длиннее (около 20см) для распорки нижних углов квадратов.

24-01-2016 18-30-07.jpg (93.31 KiB) Viewed 4128 times

Козырек от осадков и места ввода кабелей. Все как обычно. С обратной стороны площадка из пластины для крепления электрической коробки. (там должен был находится нижний угол квадрата на диапазон 50МГц)

24-01-2016 18-29-29.jpg (149.68 KiB) Viewed 4128 times

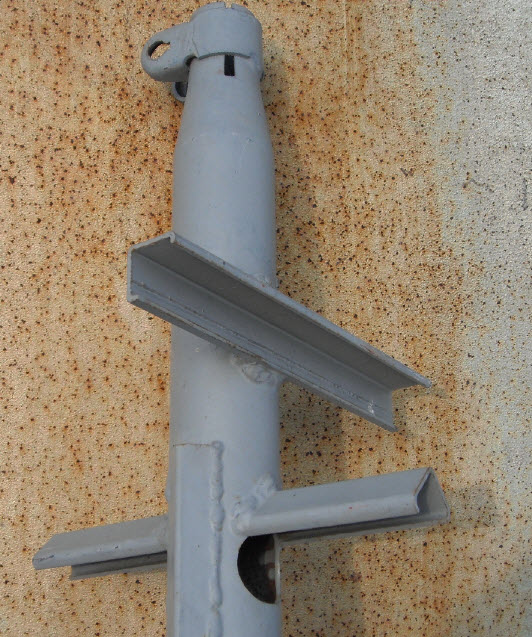

"Крестики" для квадратов. Отверстие сквозь бум d=25мм, уголок подойдет для труб 20-35мм. В верхней части картинки хомуты, аля подседельные от велосипедов. Диаметр соответственно под трубу для седла (это стандарт толи 25 с чем-то или 26.2...не помню ) Сюда вставляется труба для распорки рамок. Ну или кому что захочется

24-01-2016 18-27-30.jpg (129.63 KiB) Viewed 4128 times

Ну и общий вид этой прибамбасины Становится поверх 8м мачты на фланец, высота 2м.

За всё провсё 10т.р. (эт если кому надо) пишите ЛС или на почту - позывной@mail.ru , а также любым другим способом. И катись оно все на свалку или в хорошие руки, если кто подберет

[ua9oex]

у......какая

Отправлено спустя 1 минуту 41 секунду:
а железная дверь со стенкой не продается?

[ГРАНИТ]

Не-е, это же га-ра-ж
