Тут как бы мысля пришла... Может с трубой 80х80 пока не спешить, окна под ролики вырезать бы "лазеркой". Скорее всего и сама труба будет от их конторы. Узнать для начала что это стоит по деньгам. Так то можно и болгаркой, дрелью и напильниками поизвращаться Даже совсем "по босяцки" можно обойтись, сделать только пропилы под ролики.

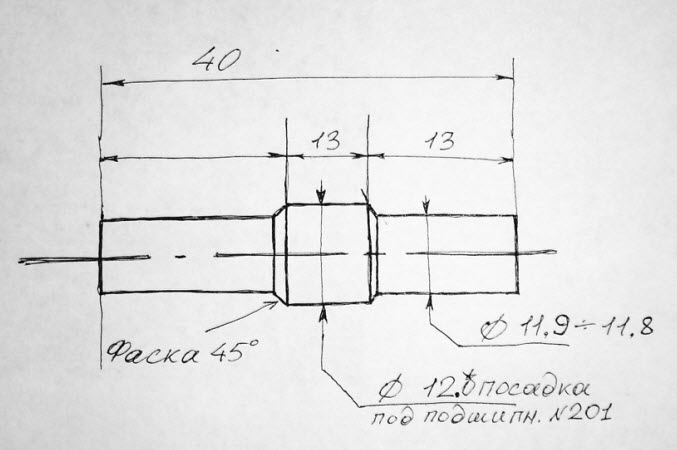

Для georgnsk, что бы не скучать Картинки для ознакомления. Оси для подшипников (они же ролики ). Фаска именно 45 град не обязательно, это может быть просто закругление, нужно для "попадания" в подшипник.
Планирую обойтись 11 штуками. Но лучше изготовить 15шт, если что, лишние останутся прозапас или для ремонта. По "деньгам" контактируйте с Александром, может такие токарные работы он сможет у себя сделать.

18-01-2015 8-34-37.jpg (36.5КБ)8781 просмотр

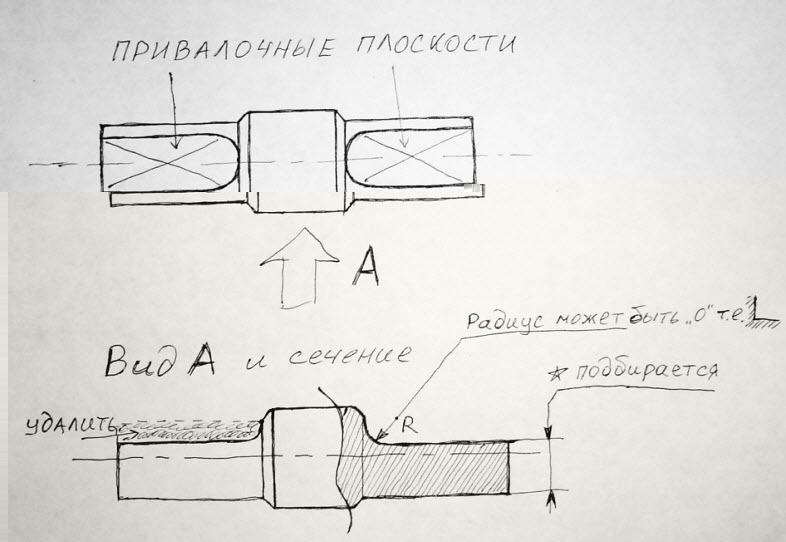

Затем на этих осях надо сделать привалочные плоскости (надеюсь правильный термин использую). Размер, на сколько нужно будет выбрать поверхность, станет точно известен только после изготовления основного швеллера. Выбирать металл не обязательно "машинным" способом, это можно сделать наждаком или болгаркой по месту.

18-01-2015 8-34-04.jpg (53.82КБ)8781 просмотр

Рисунки вкладышей под размер ствола мачты. Пока рисунки, потому что конкретные размеры после изготовления основного швеллера. Думаю что можно обойтись одним комплектом из металлической части, это 4 детали и сменными вкладышами из капролона. Капролоновые детали сделать 2-3 типоразмера под разный диаметр ствола мачты. Соответственно понадобится по 4шт каждого типоразмера.

18-01-2015 8-32-58.jpg (75.35КБ)8781 просмотр

Вот как бы основная "мелочевка". Еще не нарисовал блочок и ось для троса. У меня есть подобный, но он как бы великоват для такой игрушки Коль речь заходила о лазерной резке, то не помешает еще такая мелочевка: П-образные скобки из листа #5мм, что бы зафиксировать головки болтов от проворачивания внутри швеллера. Их можно и болгаркой напилякать, а можно и вовсе без них - удерживать вторым ключом.


Теперь станина под подъемник...треба помозговать В комплекте к подъемнику она как бы нужна, но в то же время это - "расходник". Если мачта установлена, то станина остается под ней... То есть в итоге, станина идет комплектом к мачте, одно требование - она должна "стыковаться" с нашим станком или станок с ней, в общем как то так

18-01-2015 8-50-29.jpg (72.18КБ)8781 просмотр

...а иначе будет так [youtube] http://youtu.be/ofGB6PWvIS4 [/youtube]

[georgnsk]

Гранит, приваривать оси, а тем более с установленными на них подшипниками, мягко говоря, не правильно..

[R8OAG]

gas, с вас расшифровка *инфо*, может там что прояснится по этому поводу. У меня оно не читается

------файл info------
Если говорить об оптимальном варианте мачты для самостоятельного изготовления, то я бы рекомендовал присмотреться к конструкции мачты "Марс".
Конструкционные материалы самые распространённые: гнутый швеллер, уголок, труба, все соединения на болтах, проще некуда.
После подъёма мачты станок может быть разобран и убран на хранение.
Наличие станка, из которого и выдвигаются сами секции выполненные из стальных труб, позволяет относить такую мачту к "полутелескопическим".
Основное преимущество такой конструкции, по сравнению с армейскими телескопами - большая прочность всей мачты при скручивающем моменте,
которое всегда присутствует при вращении массивной КВшной антенны.

Станок
По бокам два П-образных швеллера образуют в сечении вот такую форму [ ].
внизу ствол мачты опирается на "тележку" с роликами. Ролики ездят туда-сюда по ребрам швеллера.
Ролики имеют проточку в середине, что бы не улететь в бок и держат ствол строго по центру подъемника.
В стволе мачты отверстие. На перекладине между швеллеров, вторая от верха, тоже есть такое же отверстие.
Когда "тележка" поднимет ствол мачты и отверстия совместятся, туда вставят штифт, тележку опустят вниз.
Заряжают следующий фрагмент ствола и снова "тележкой" через блок при помощи троса и лебедки поднимают вверх.
В верхней перекладине есть вставки из пластика или возможно валики для удержания ствола по центру станка и уменьшения трения о металл.

в нижней части станка должен быть хороший шип или кол, что бы пятка не "поехала",
иначе ствол может завалиться. И оттяжки станка должны выдюжить ствол мачты от заваливания.


Схема расчета оттяжек мачты для антенн серии RQ http://quad.ru/production/info/5.php


МАРС-3
Была установлена Яга на мачте Ф57мм, задумался как опускать и поднимать антенну для профилактики.
из телескопов которые часто встречаются у нас ни один не подходит (вес антенны, узла вращения, ветровые характеристики, год от года увеличение количества ураганов).
Ставить «Унжа» - отбросил в виду ее громоздкости.
подошел МАРС-3.
Основание, на которое крепиться мачта - конструкция из двух спаренных швеллеров на двух диэлектрических ковриках
Первые две трубы вставлялись вручную без использования каретки. Длина колена – 2м.
Подняли антенну на 4 колена (8м). Причем не пришлось использовать растяжки – конструкция устойчиво стояла под своим весом (станок был установлен по уровню).
Затем в одиночестве поднял еще одно колено (10м), что подтвердило возможность работы без помощников.
http://qrz.by/2014/4056/


МАРС-2
предназначена для подъема антенн массой до 40кг на высоту до 15м, или 20 кг до 22,5 м.
состоит из разборного станка-подъемника, ствола мачты и системы оттяжек.
Ствол состоит из стальных тонкостенной труб Ф63,5 L=1.5м
+ переходники для соединения/разъединения секций при подъеме/опускании.
Общая длина секции с переходником 1,65 м. Вес одной секции 4,5 кг.
Станок имеет высоту 2,2 м. Вес 28 кг, имеет 5 ступенек для верхолазных работ.
Все детали окрашены порошковой краской или оцинкованы.
Марс2-8 8 колен, 12м ствол 36кг и 15500руб + станок 28кг и 14000 = 29500руб за комплект

МАРС-3
предназначена для подъема антенн до 50 кг на высоту до 20м, или 20 кг до 30м.
Ствол - секции 2м, Ф76. длина секции с переходником 2,15 м. Вес одной секции 6 кг.
Станок - высота 2,95 м. Вес 43кг, снабжен 7 ступенями
МАРС-3-6 6 секций, 12 м, ствол 36кг и 18000 руб, станок 43кг и 19500 руб, итого 37500 руб комплект
----конец файла-----

[ГРАНИТ]

Спасибо за "расшифровку", жаль конечно что ничего полезного так и не обнаружилось. Вопрос о том, как фиксируется, соединяющая вставка внутри колена от продольного смещения, остается открытым.

Гранит, приваривать оси, а тем более с установленными на них подшипниками, мягко говоря, не правильно..

А это тут самое правильное - дешево и сердито При сварке полуавтоматом, подшипник не успеет и до 100 градусов нагреться. Случай замены подшипника из-за заклинивания, считаю редким. Если это случится в поле (что тоже маловероятно), станок не потеряет своих функций. Просто будет немного скрипа А сама ось меняется вместе с подшипником за 20 минут, при помощи болгарки и сварки. Срезаем старую и привариваем новую. Спасибо что напомнили.
Надо georgnsk предупредить, что оси точить из марки стали "спокойная" или "полуспокойная", а что это будет - ст3 или ст20 не важно. Важно что бы она не треснула от сварки.

[RO9O]

Что то меня настораживают танцы с бубном с изготовлением станка .....
Мне кажется дешевле скинуться и купить толпой.......
Поэтому возникает опять вопрос, с чего я начинал эту тему, кто готов вложится в покупку станка из Р КВАДА для общего пользования ?
http://www.quad.ru/production/mars/mars3.php стоимостью 19500
составляю список :
1. RO9O
2. UA9OD
КТО ЕЩЕ ?

[RA9OEL]

Коллеги, мне кажется вы зациклились на трении и долговечности каретки. На то колличество подьемов и опусканий я полагаю достаточно и скользящей пары (конечно смазанной). Приглядитесь к оригинальной конструкции в Марсе. Четыре простых ролика с отбортовкой простой сборки, оригинальная система подвеса каретки, позволяющая выбрать зазоры. Все просто и технологично, грамотно продумано. Восемь подшипников на приварных осях в прорубных окнах это перебор. Желаете помучеться? Тогда оно конечно....

Отправлено спустя 17 минут 29 секунд:
Самое правильное, это определиться, кто хочет приобрести хорошую мачту Марс. Чем больше желающих, тем лучше. А дальше им скооперироваться и приобрести подъемник, извините за бональный совет. Я то же слышал, что у кого то, кажется в Искитиме, есть подъемник, но товарищь молчит, как партизан и "Павликов Морозовых" маловато у нас, чтоб выявить счастливого обладателя сего механизма

[R9OV]

Что то меня настораживают танцы с бубном с изготовлением станка .....

Напрасно, Димка R9OBA он такой, он может.... ))))

[ГРАНИТ]

Мне поровну Наварюсь, когда сломают "заводской"

[RO9O]

составляю список :
1. RO9O
2. UA9OD
КТО ЕЩЕ ?

1. RO9O
2. UA9OD
3. UA9OAP
4. UA9ONJ

кто ещё ?
PS/
я пока прикидываю количество людей на которых раскидать ~ 21 тыс рублей ......, а деньги наверное соберем поближе к весне

[RO9O]

1. RO9O
2. UA9OD
3. UA9OAP
4. UA9ONJ
5. RT8O
6. UA9OC
