Дим, скинь фотку рядом с линейкой на мыло ra3dh@mail.ruГРАНИТ писал(а): О! У меня есть редуктор с моторчиком от чего то. Могу дать погонять или вернешь что нибудь подобное взамен. Редукция около 150, можно цеплять напрямую. Моторчик ДПМ-25-Н1-04. Механизм не защищен, но думаю все равно под одной крышей будет с конденсатором житьВыходной вал ок. 8мм диаметром, есть проточка под квадрат и винт на оси. Можно нацепить ролик, сообразить что то типа верньера. Масса граммов ~300.
Моторчик для дист. упр. ёмкости антенны GP.
Правила форума
1. Продаем\покупаем\меняем в частном порядке, единичные товары.
2. В заголовке пишем кратко, что продаем\покупаем и т.д (например: "продам редуктор для антенны"), а не просто "срочно" или "продам".
3. Желательно описать товар: характеристики, возможно указать ссылку на описание, но не на другое объявление.
4. Обязательно наличие цены (не будет цены - не будет объявления). Указать возможность торга. Обмен.
5. Желательно фото товара, можно с "инета", но тогда укажите об этом.
6. Обязательно указать форму связи, желательно больше контактов.
7. Следите за своей темой, отвечайте на вопросы. Если товар продан и т.д. напишите об этом модератору в ЛС со ссылкой на тему (или в самой теме), после чего, она будет закрыта и перенесена в архив.
8. Категорически запрещается обсуждать ценообразование. Если вы хотите торговаться - называйте цену которая Вас устроит. Сообщения типа, "что-то дорого" или "оно столько не стоит" будут удаляться.
9. Запрещается публикация сообщений о продаже своего "добра" в чужой теме, даже если "добро" одинаковое.
По мере необходимости будут вноситься изменения и дополнения.
Все вопросы можно отправлять в ЛС R9OV
1. Продаем\покупаем\меняем в частном порядке, единичные товары.
2. В заголовке пишем кратко, что продаем\покупаем и т.д (например: "продам редуктор для антенны"), а не просто "срочно" или "продам".
3. Желательно описать товар: характеристики, возможно указать ссылку на описание, но не на другое объявление.
4. Обязательно наличие цены (не будет цены - не будет объявления). Указать возможность торга. Обмен.
5. Желательно фото товара, можно с "инета", но тогда укажите об этом.
6. Обязательно указать форму связи, желательно больше контактов.
7. Следите за своей темой, отвечайте на вопросы. Если товар продан и т.д. напишите об этом модератору в ЛС со ссылкой на тему (или в самой теме), после чего, она будет закрыта и перенесена в архив.
8. Категорически запрещается обсуждать ценообразование. Если вы хотите торговаться - называйте цену которая Вас устроит. Сообщения типа, "что-то дорого" или "оно столько не стоит" будут удаляться.
9. Запрещается публикация сообщений о продаже своего "добра" в чужой теме, даже если "добро" одинаковое.
По мере необходимости будут вноситься изменения и дополнения.
Все вопросы можно отправлять в ЛС R9OV
Re: Моторчик для дист. упр. ёмкости антенны GP.
Re: Моторчик для дист. упр. ёмкости антенны GP.
А-а-а...этож фотоаппарат нада (соньку то я вернул хозяину). Давай я попробую как нибудь так описать. Механизм имеет одну поверхность плоскую. Если его положить и смотреть сверху, то форма проекции будет напоминать букву J с шириной линии 4см. Можно было бы сравнить с Г или L, но угол скошен, он плавный. Впишется в прямоугольник 11х7см. Высота механизма в той части где моторчик 6см(он находится на конце нижней "закорючки" J), там где выходной вал, высота 3.5см (он находится на раст 3см от "верха" J ) и высота вала получается около 6см+7мм резьбы. (он торчит в таком положении - вертикально) То есть такой брусок 4х4см изогнутый не совсем под прямым углом. В короткой части двигатель, посерединке длинной части - вых. вал.
Фотку смогу сделать только завтра.
Фотку смогу сделать только завтра.
73! RX9O - Дмитрий.
Re: Моторчик для дист. упр. ёмкости антенны GP.
Слава, завтра постараюсь скинуть фото редуктора.
Кажется тебе подойдет.
Кажется тебе подойдет.
Re: Моторчик для дист. упр. ёмкости антенны GP.
Вот такой бы "отмутить" http://stepmotor.ru/RB35-11.pdf (контора http://stepmotor.ru/rb-35gm/ )
73! RX9O - Дмитрий.
Re: Моторчик для дист. упр. ёмкости антенны GP.
Это выяснится в будние дни, цен не видно, нужно звонить писать...

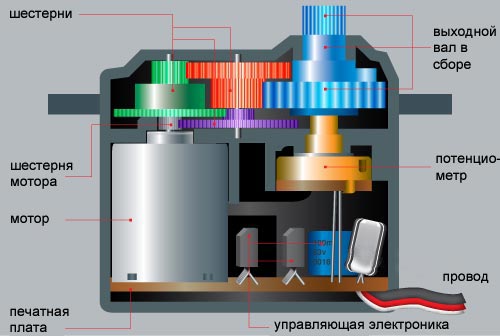

Пока Владислав "колдует", интересно узнать на счет той штуки (которой как назло не оказалось в магазине) - с какой точностью может работать такая машинка. Если например нужно будет изменить угол поворота на 1градус или 0.5градуса?
Пока Владислав "колдует", интересно узнать на счет той штуки (которой как назло не оказалось в магазине) - с какой точностью может работать такая машинка. Если например нужно будет изменить угол поворота на 1градус или 0.5градуса?
- 04-ru.jpg (26.69 КБ) 9019 просмотров
73! RX9O - Дмитрий.
Re: Моторчик для дист. упр. ёмкости антенны GP.
Вот, надыбал у нас магазинчик по "машинкам" http://www.hobbymarket.ru/category_69_show_all.html Пошел изучать параллельные темы по роботостроению
Вопрос о точности работы таких машинок остается...
Вопрос о точности работы таких машинок остается...
73! RX9O - Дмитрий.
Re: Моторчик для дист. упр. ёмкости антенны GP.
Слава привет. Если хочешь ещё геморрой, то моторчики само то.
Я все прошедшее лето на самодельных редукторах делал УКВ антенный сетап для спутников, с механикой, сваркой, программное управление,со всем дружу, ушло все лето, если делать по уму.
Я все прошедшее лето на самодельных редукторах делал УКВ антенный сетап для спутников, с механикой, сваркой, программное управление,со всем дружу, ушло все лето, если делать по уму.
Re: Моторчик для дист. упр. ёмкости антенны GP.
Спасибо всем!
Не ожидал такого интереса по этой тематике. А пред история такова. Надыбал у Гончаренко DL2KQ пяти диапазонную антенну (20, 17, 15, 12, 10 метров) с альфа-согласованием. Высота 4.4 метра. Проста в изготовлении как валенок. Именно то что нужно для RDA экспедиций для открытия большого кол-ва районов за время остановок. Устанавливается за 5 минут (засекал). Разбирается за 2 минуты. Никаких оттяжек. Настраивается по диапазонам кондёром 5-50 пик. Но, что бы не бегать при смене диапазонов, можно вал этого кондёра соединить с редуктором, а резонанс отмечать по показаниям КСВ метра на шкале трансивера. Вот отсюда и растут ноги с поиском такого моторчика. Спасибо за наводку на ул. Инженерной. Ну а инфо по наличию такого товара на просторах инета- меня вообще убило, чуть слюнями не подавился.Вчера и позавчера экспериментировал на даче с настройками и с высотой.
От Димы (Гранита) получил моторчик на 10 об/мин. По размерам коробки - подошел хорошо. Но начали выявляться некоторые проблемы. Нужен кондёр с самой минимальной емкостью, не более 5 пик, а максимальной не менее 50 пф. Иначе на 28 мгц настройка проблематична. Это как короткое одеяло, то ноги мёрзнут, то голова... Выход есть, разрезать трубку гамма согласователя и поверх её через диэлектрик ставить трубку большего диаметра которую можно двигать вверх/вниз от этого разреза используя её как обкладку конденсатора. При этом минимальная ёмкость почти нулевая. Это дает еще и то, что при таком трубчатом кондере можно хорошо (вплоть до киловатта) умощниться. Но здесь, для дистанционной настройки нужна уже другая система - не круть/верть, а всунул/вынул, т.е. что то длинное червячное которое будет таскать эту внешщнюю трубку вверх/вниз.
Всё это описал так длинно потому, что у некоторых есть проблема с установкой компактной многодиапазонной антенны на ограниченном пространстве. Ну а для выездов она вообще прелесть - в смысле оперативности....
Не ожидал такого интереса по этой тематике. А пред история такова. Надыбал у Гончаренко DL2KQ пяти диапазонную антенну (20, 17, 15, 12, 10 метров) с альфа-согласованием. Высота 4.4 метра. Проста в изготовлении как валенок. Именно то что нужно для RDA экспедиций для открытия большого кол-ва районов за время остановок. Устанавливается за 5 минут (засекал). Разбирается за 2 минуты. Никаких оттяжек. Настраивается по диапазонам кондёром 5-50 пик. Но, что бы не бегать при смене диапазонов, можно вал этого кондёра соединить с редуктором, а резонанс отмечать по показаниям КСВ метра на шкале трансивера. Вот отсюда и растут ноги с поиском такого моторчика. Спасибо за наводку на ул. Инженерной. Ну а инфо по наличию такого товара на просторах инета- меня вообще убило, чуть слюнями не подавился.Вчера и позавчера экспериментировал на даче с настройками и с высотой.
От Димы (Гранита) получил моторчик на 10 об/мин. По размерам коробки - подошел хорошо. Но начали выявляться некоторые проблемы. Нужен кондёр с самой минимальной емкостью, не более 5 пик, а максимальной не менее 50 пф. Иначе на 28 мгц настройка проблематична. Это как короткое одеяло, то ноги мёрзнут, то голова... Выход есть, разрезать трубку гамма согласователя и поверх её через диэлектрик ставить трубку большего диаметра которую можно двигать вверх/вниз от этого разреза используя её как обкладку конденсатора. При этом минимальная ёмкость почти нулевая. Это дает еще и то, что при таком трубчатом кондере можно хорошо (вплоть до киловатта) умощниться. Но здесь, для дистанционной настройки нужна уже другая система - не круть/верть, а всунул/вынул, т.е. что то длинное червячное которое будет таскать эту внешщнюю трубку вверх/вниз.
Всё это описал так длинно потому, что у некоторых есть проблема с установкой компактной многодиапазонной антенны на ограниченном пространстве. Ну а для выездов она вообще прелесть - в смысле оперативности....
