ГРАНИТ писал(а): О! У меня есть редуктор с моторчиком от чего то. Могу дать погонять или вернешь что нибудь подобное взамен. Редукция около 150, можно цеплять напрямую. Моторчик ДПМ-25-Н1-04. Механизм не защищен, но думаю все равно под одной крышей будет с конденсатором жить Выходной вал ок. 8мм диаметром, есть проточка под квадрат и винт на оси. Можно нацепить ролик, сообразить что то типа верньера. Масса граммов ~300.

Дим, скинь фотку рядом с линейкой на мыло ra3dh@mail.ru

А-а-а...этож фотоаппарат нада (соньку то я вернул хозяину). Давай я попробую как нибудь так описать. Механизм имеет одну поверхность плоскую. Если его положить и смотреть сверху, то форма проекции будет напоминать букву J с шириной линии 4см. Можно было бы сравнить с Г или L, но угол скошен, он плавный. Впишется в прямоугольник 11х7см. Высота механизма в той части где моторчик 6см(он находится на конце нижней "закорючки" J), там где выходной вал, высота 3.5см (он находится на раст 3см от "верха" J ) и высота вала получается около 6см+7мм резьбы. (он торчит в таком положении - вертикально) То есть такой брусок 4х4см изогнутый не совсем под прямым углом. В короткой части двигатель, посерединке длинной части - вых. вал.
Фотку смогу сделать только завтра.

Отправил.

Слава, завтра постараюсь скинуть фото редуктора.
Кажется тебе подойдет.

Вот такой бы "отмутить" http://stepmotor.ru/RB35-11.pdf (контора http://stepmotor.ru/rb-35gm/ )

Закажи.
Можно здесь повыбирать - http://electroprivod.ru/gearmotor.htm
Едут неделю.

Это выяснится в будние дни, цен не видно, нужно звонить писать...

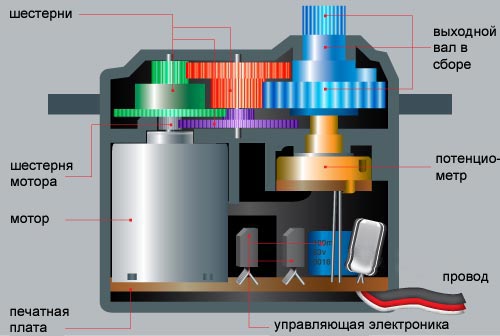

Пока Владислав "колдует", интересно узнать на счет той штуки (которой как назло не оказалось в магазине) - с какой точностью может работать такая машинка. Если например нужно будет изменить угол поворота на 1градус или 0.5градуса?

Вот, надыбал у нас магазинчик по "машинкам" http://www.hobbymarket.ru/category_69_show_all.html Пошел изучать параллельные темы по роботостроению
Вопрос о точности работы таких машинок остается...

Слава привет. Если хочешь ещё геморрой, то моторчики само то.
Я все прошедшее лето на самодельных редукторах делал УКВ антенный сетап для спутников, с механикой, сваркой, программное управление,со всем дружу, ушло все лето, если делать по уму.

Спасибо всем!
Не ожидал такого интереса по этой тематике. А пред история такова. Надыбал у Гончаренко DL2KQ пяти диапазонную антенну (20, 17, 15, 12, 10 метров) с альфа-согласованием. Высота 4.4 метра. Проста в изготовлении как валенок. Именно то что нужно для RDA экспедиций для открытия большого кол-ва районов за время остановок. Устанавливается за 5 минут (засекал). Разбирается за 2 минуты. Никаких оттяжек. Настраивается по диапазонам кондёром 5-50 пик. Но, что бы не бегать при смене диапазонов, можно вал этого кондёра соединить с редуктором, а резонанс отмечать по показаниям КСВ метра на шкале трансивера. Вот отсюда и растут ноги с поиском такого моторчика. Спасибо за наводку на ул. Инженерной. Ну а инфо по наличию такого товара на просторах инета- меня вообще убило, чуть слюнями не подавился.Вчера и позавчера экспериментировал на даче с настройками и с высотой.
От Димы (Гранита) получил моторчик на 10 об/мин. По размерам коробки - подошел хорошо. Но начали выявляться некоторые проблемы. Нужен кондёр с самой минимальной емкостью, не более 5 пик, а максимальной не менее 50 пф. Иначе на 28 мгц настройка проблематична. Это как короткое одеяло, то ноги мёрзнут, то голова... Выход есть, разрезать трубку гамма согласователя и поверх её через диэлектрик ставить трубку большего диаметра которую можно двигать вверх/вниз от этого разреза используя её как обкладку конденсатора. При этом минимальная ёмкость почти нулевая. Это дает еще и то, что при таком трубчатом кондере можно хорошо (вплоть до киловатта) умощниться. Но здесь, для дистанционной настройки нужна уже другая система - не круть/верть, а всунул/вынул, т.е. что то длинное червячное которое будет таскать эту внешщнюю трубку вверх/вниз.
Всё это описал так длинно потому, что у некоторых есть проблема с установкой компактной многодиапазонной антенны на ограниченном пространстве. Ну а для выездов она вообще прелесть - в смысле оперативности....
